如何為 AWS DeepRacer 磁碟機模組電池充電

AWS DeepRacer 驅動模組電池具有兩組纜線，具有兩個不同的顏色 JST 連接器：白色和紅色。白色 3 接腳連接器位於黑色、紅色和白色纜線尾端，可將車輛模組電池連接至其電池充電器。紅色 2 接腳連接器位於黑色和紅色纜線尾端，可將電池連接到車輛傳動系統。

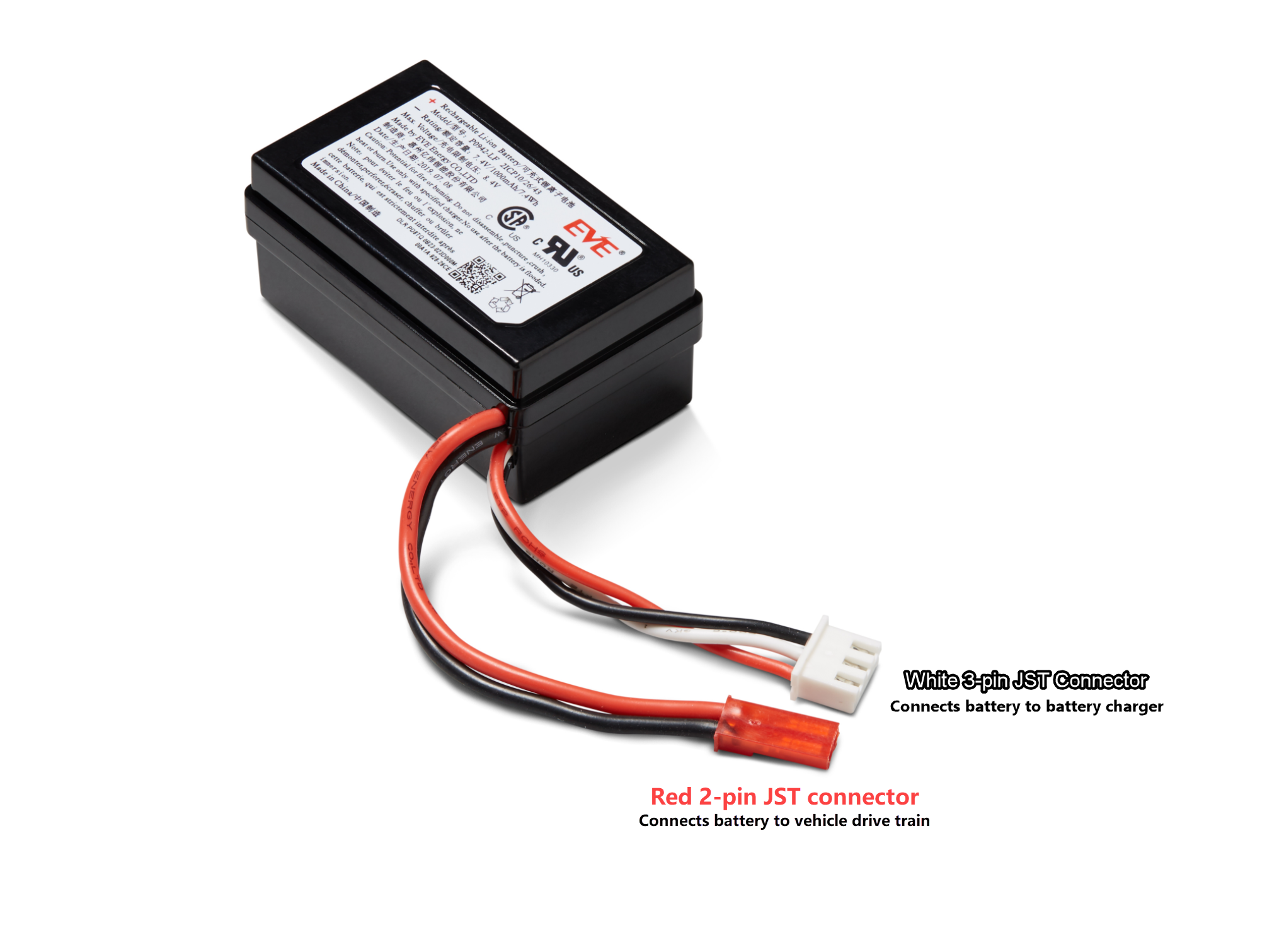

影像：標記車輛的驅動模組電池的紅色和白色連接器。白色 3 接腳連接器位於黑色、紅色和白色纜線尾端，可將車輛模組電池連接至其電池充電器。紅色 2 接腳連接器，位於黑色和紅色纜線的結尾，可將電池連接到車輛傳動系統。

請依照下列步驟為 AWS DeepRacer 磁碟機模組電池充電：

  1. 若要存取連接至車輛的磁碟機模組電池，請拿起運算模組，小心不要鬆動連接至傳動系統的線路。

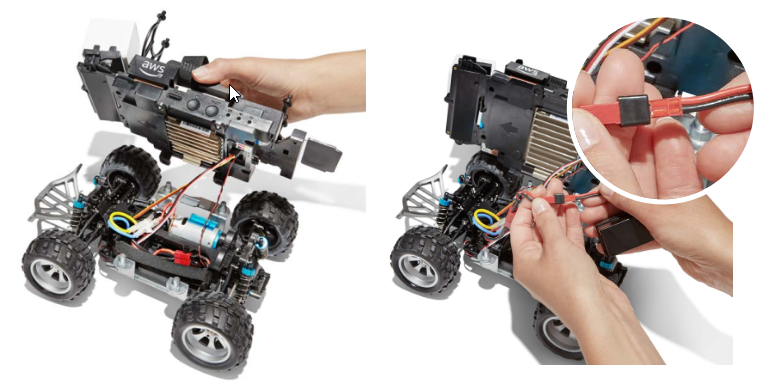

    左圖：手舉起運算模組時，小心不要鬆動連接到傳動系統的線路。右圖：連接到黑色和紅色傳動系統轉接器的紅色雙接腳 JSP 連接器的特寫鏡頭。

  2. 或者，若要從車輛移除驅動模組電池，請中斷紅色 2 接腳電池連接器與黑色和紅色驅動系統連接器的連接，並解開魔術貼帶。

  3. 將電池的白色 3 接腳連接器連接至充電器連接埠，以將電池連接至電池充電器。

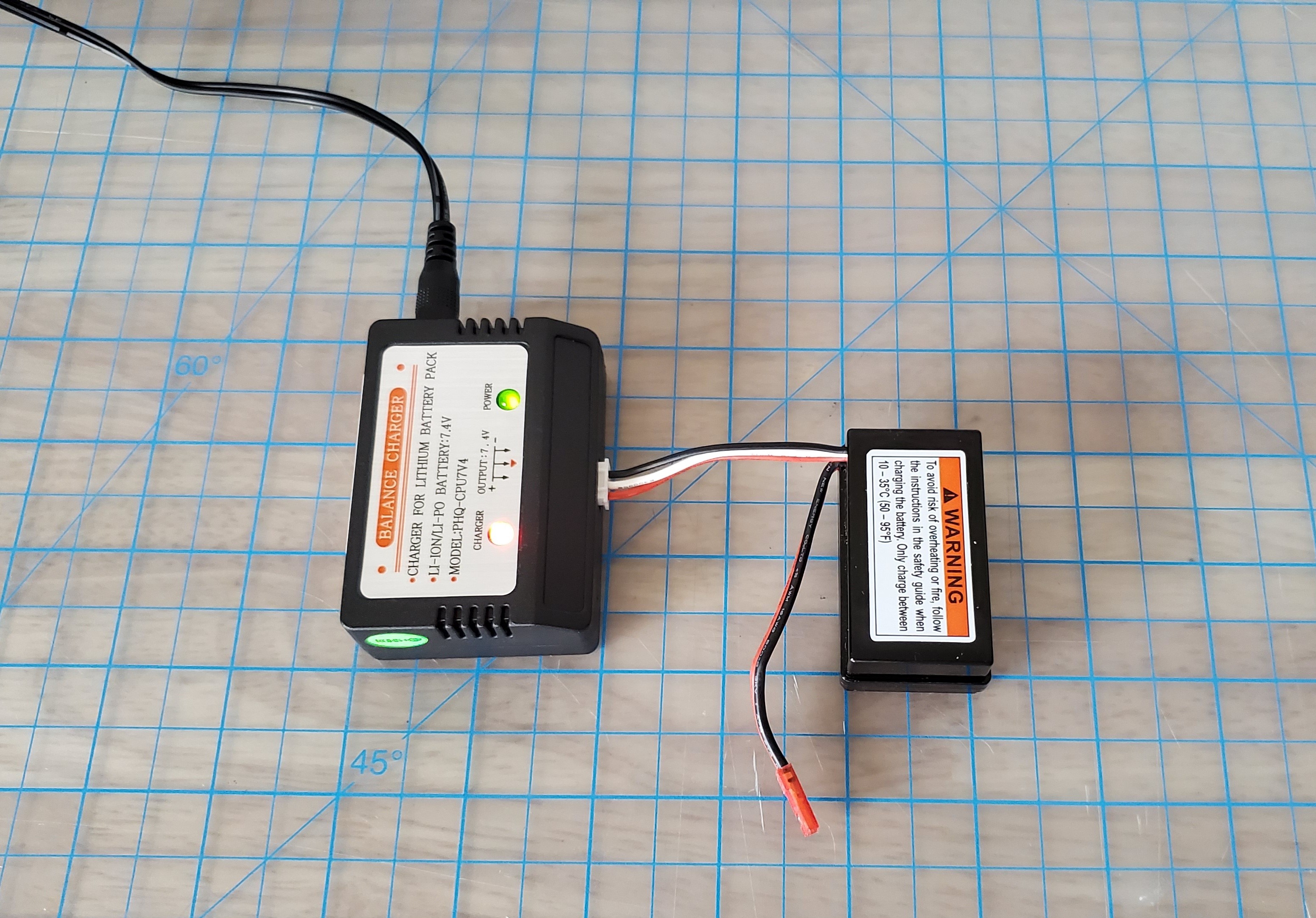

    影像：車輛的驅動模組電池已連接至已插入電源插座的電池充電器。

    紅燈 + 綠燈 = 未完全充電

  4. 將電池充電器的電源線插入電源插座。當只有綠燈亮起時，表示您的電池已完全充電。

  5. 中斷已充電車輛電池的白色 3 接腳連接器與充電轉接器的連接。如果您移除電池進行充電 （選用），請務必將其紅色的 2 接腳連接器重新連接到車輛傳動系統連接器，並使用魔鬼氈帶將電池固定到車輛。

  6. 將開關推到「開啟」位置，開啟車輛傳動系統。聆聽指示器聲音 （兩個短嗶聲） 以確認成功收費。如果您沒有聽到兩聲嗶聲，請嘗試解鎖您的車輛電池

您的 AWS DeepRacer 磁碟機模組電池現在可供使用。
