使用 SD-WAN 连接到 RISE

什么是 SD-WAN

软件定义广域网 (SD-WAN) 是一种网络技术，它使用软件来管理和路由不同网络上的流量，例如多路径标签交换 (MPLS)、公共互联网或 AWS 主干网络，重点是改善连接和应用程序性能。SD-WAN 主要运行于网络 OSI 模型的第 3 层（网络层），它提供了集中式控制、路由、路径选择、基于 IP 的策略，并且能够设定 SAP 等特定的关键业务应用的优先级，这使其非常适用于基于云的 RISE with SAP 环境。

尽管 SD-WAN 主要在第 3 层运行，但它使用宽带互联网等重叠网络，但它可以利用第 2 层（数据链路）技术，例如 Direc AWS t Connect 作为传输的底层网络，以及 VPN 等第 3 层（网络）技术。AWS Site-to-Site

在 SD-WAN 架构中，SD-WAN 头端设备充当集线器或集中式网络组件，而部署在分支机构、远程站点或数据中心的 SD-WAN 边缘设备则作为 WAN 流量的入口和出口点。

有关更多详细信息，请参阅 Reference Architectures for Implementing SD-WAN Solutions on AWS。

场景 A：本地部署的 SD-WAN 设备（边缘 and/or 前端/集线器）

AWS T@@ ransit Gateway Connect 允许您将 SD-WAN 网络扩展到 AWS 使用 GRE（通用路由封装）隧道，而无需额外的基础架构。 AWS 通过 Tr ansit Gateway Connect Peer，你可以在 AWS 账户中的传输网关和本地 SD-WAN 设备之间建立 GRE 隧道，后者通过 Direc AWS t Connect 连接作为底层传输进行连接。

必须将该设备配置为使用 Connect 附件通过 GRE 隧道在中转网关之间发送和接收流量。必须将该设备配置为使用 BGP（边界网关协议）进行动态路由更新和运行状况检查。

每个连接均可配置独立的路由表和 BGP 对等，这使您能够通过虚拟路由和转发（VRF）将本地网络分段扩展到 AWS。带有 SAP VPC 的 RISE 已连接到 Tr AWS ansit Gateway。

此设置提供了一种简化的方法，可以 AWS 使用 Direct Connect 将软件定义广域网环境与 RISE 与 SAP AWS 连接起来，在简化整体架构的同时保持网络分离。

在这种情况下，重叠网络是 SD-WAN（使用 GRE 隧道）， headend/hub 或边缘设备部署在本地，底层传输为 Direct Connect AWS

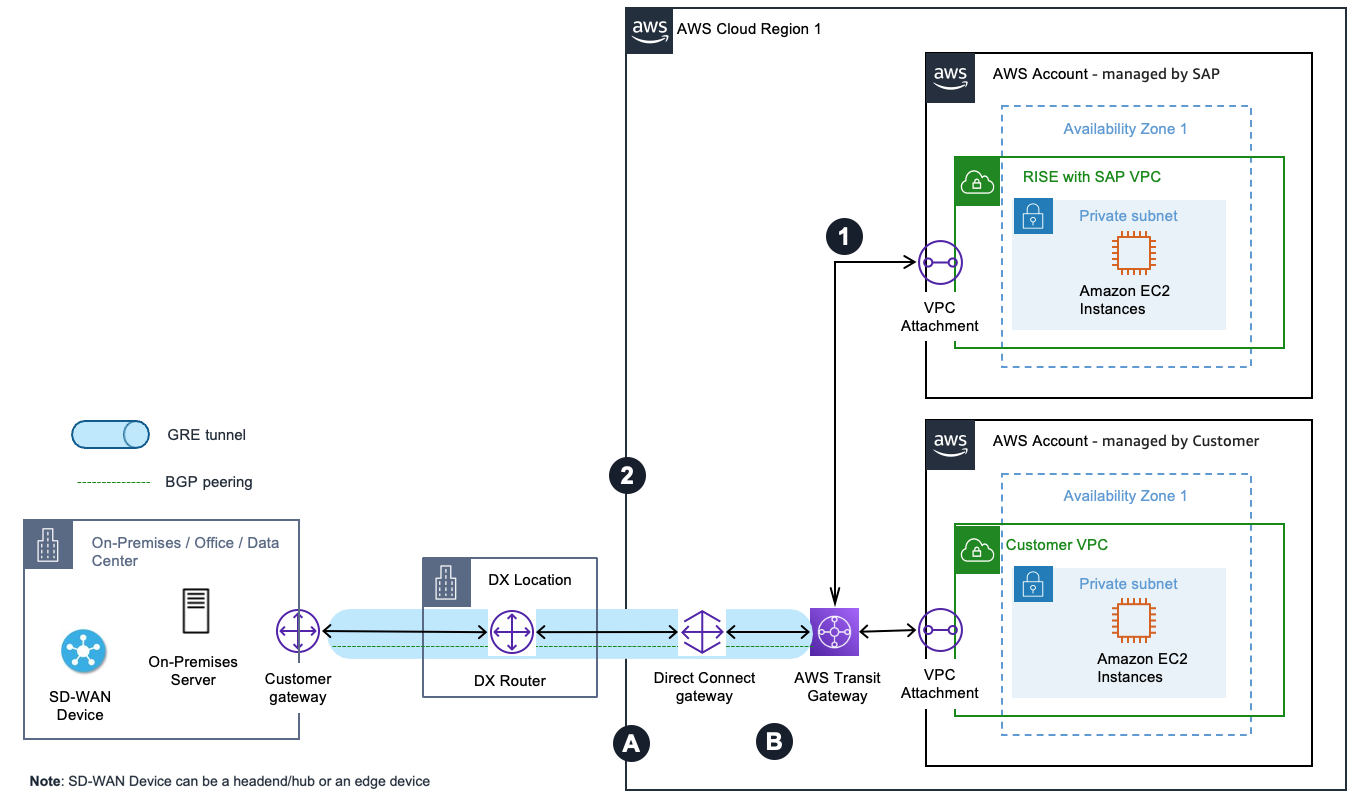

模式 A-1：SD-WAN 设备与 Transit Gateway 集成，Direc AWS t Connect 与你的着 AWS 陆区集成 AWS

上图说明了如何在 AWS 不添加额外基础设施的情况下扩展和分段软件定义广域网流量的模式。您可以使用 Di AWS rect Connect 连接作为 AWS 账户中的底层传输来创建 Transit Gateway 连接附件。

来自 RISE with SAP VPC 的出站流量：

流至 RISE with SAP VPC 的入站流量：

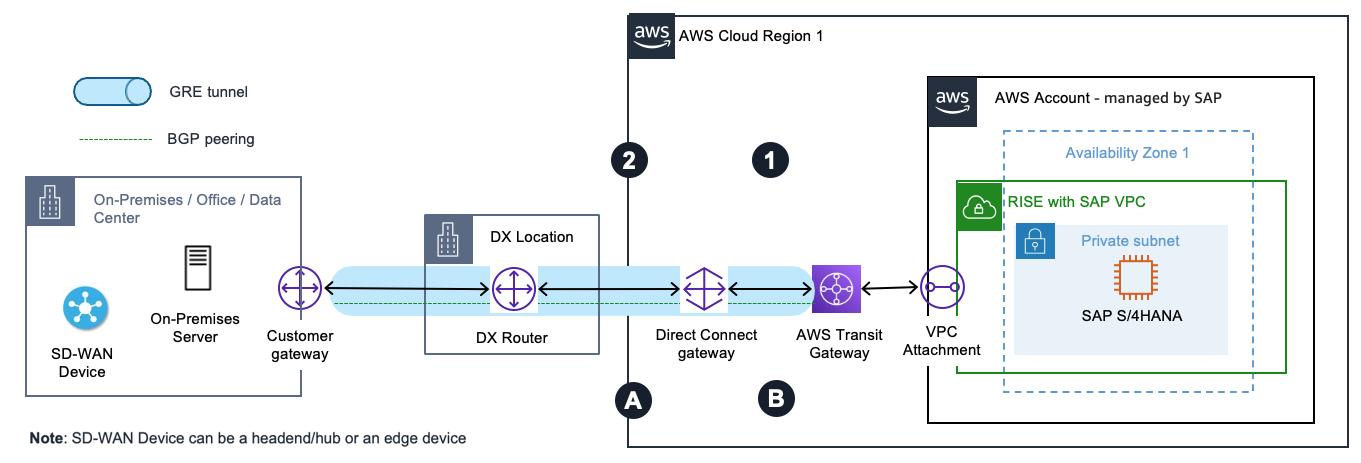

模式 A-2：SD-WAN 设备与 Transit Gateway 和 Direc AWS t Connect 集成，没有着 AWS 陆区 AWS

上图说明了如何在 AWS 不添加额外基础设施的情况下扩展和分段软件定义广域网流量的模式。在 RISE with SAP 中，您可以请求 SAP 创建 Transit Gateway Connect 附件，并将 Direct Connect 连接用作底层传输载体。如果需要，客户可以利用由 SAP 管理的 Direct Connect 网关（DXGW）。

来自 RISE with SAP VPC 的出站流量：

流至 RISE with SAP VPC 的入站流量：

场景 B：中的 SD-WAN 设备（边缘 and/or 前端/集线器设备） AWS

在此场景中，SD-WAN 网络的虚拟设备部署在 AWS的 VPC 中。然后，您可以使用 VPC 附件作为 SD-WAN 虚拟设备与 AWS 账户中的 Transit Gateway 之间的 Transit Gateway 连接附件的底层传输。与场景 A 类似，Transit Gateway Connect 附件支持 GRE，与 VPN 连接相比，可提供更高的带宽性能。它支持 BGP 以实现动态路由，无需配置静态路由。此外，它与 Transit Gateway Network Manager 集成，可通过全局网络拓扑、附件级性能指标及遥测数据来实现高级可见性。

在本地和之间 AWS，重叠网络是带有 GRE 的 SD-WAN 或内部 headend/hub 部署的 IPSec 隧道，底层传输可以是 Internet AWS、MLPS 或 Direct Connect。以下是此场景下的架构模式：

注意：以下各部分中介绍的各种网络模式仅适用于 AWS上现有的或新的登录区设置。有关 SD-WAN 设备部署和直接与 AWS 账户连接（由 SAP 管理），请参阅模式 A-2。

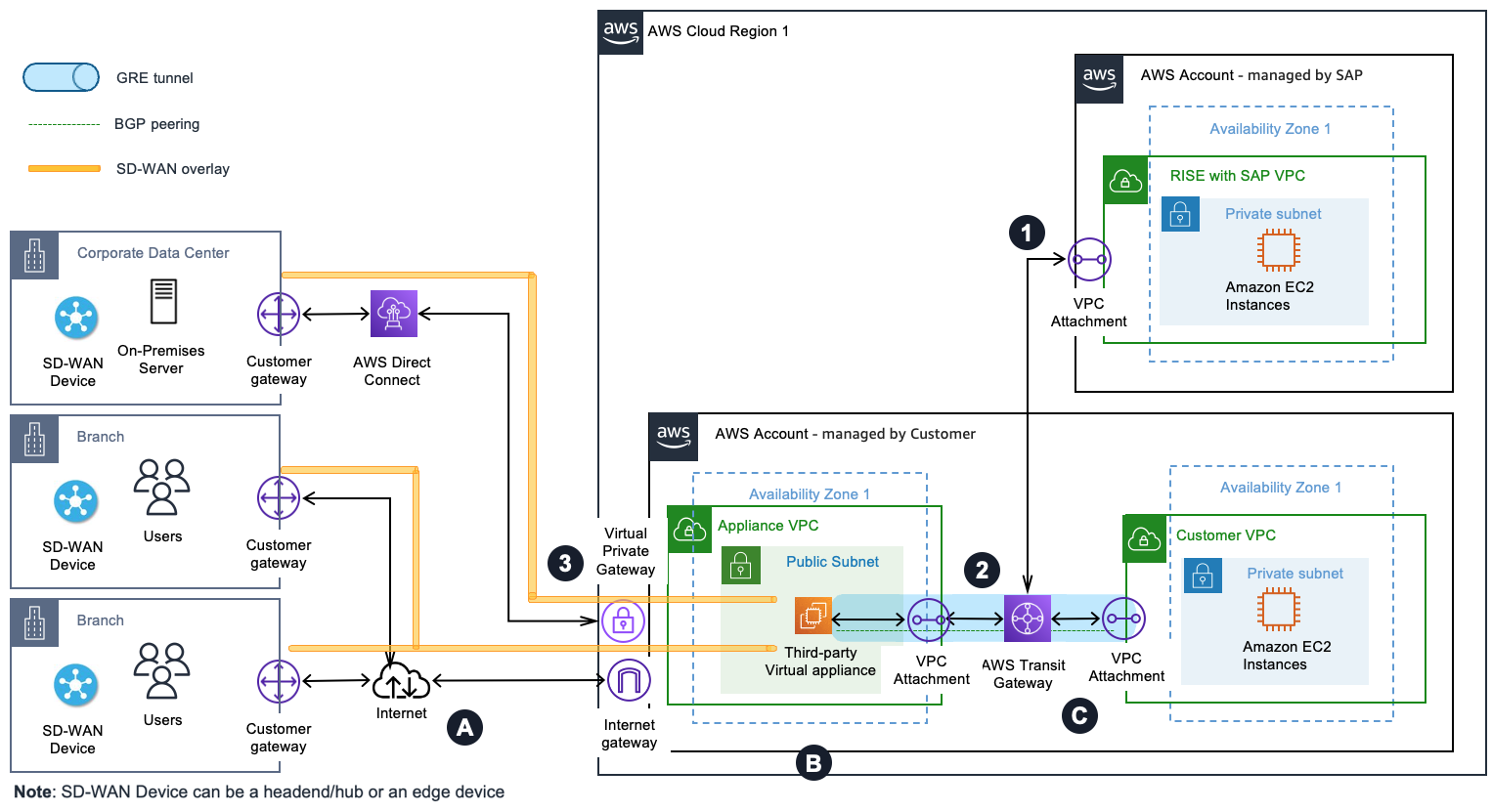

模式 B-1：SD-WAN 设备与 Transit Gate AWS way Connect AWS 集成到您的着陆区 AWS

上图说明了一种模式，即借助连接附件将 SD-WAN 网络与 Transit Gateway 集成，并将 SD-WAN 网络的（第三方）虚拟设备置于 AWS的设备 VPC 中。通常会在分支机构和本地数据中心部署 SD-WAN 边缘设备，以构建全网状拓扑。

来自 RISE with SAP 的出站流量：

流至 RISE with SAP 的入站流量：

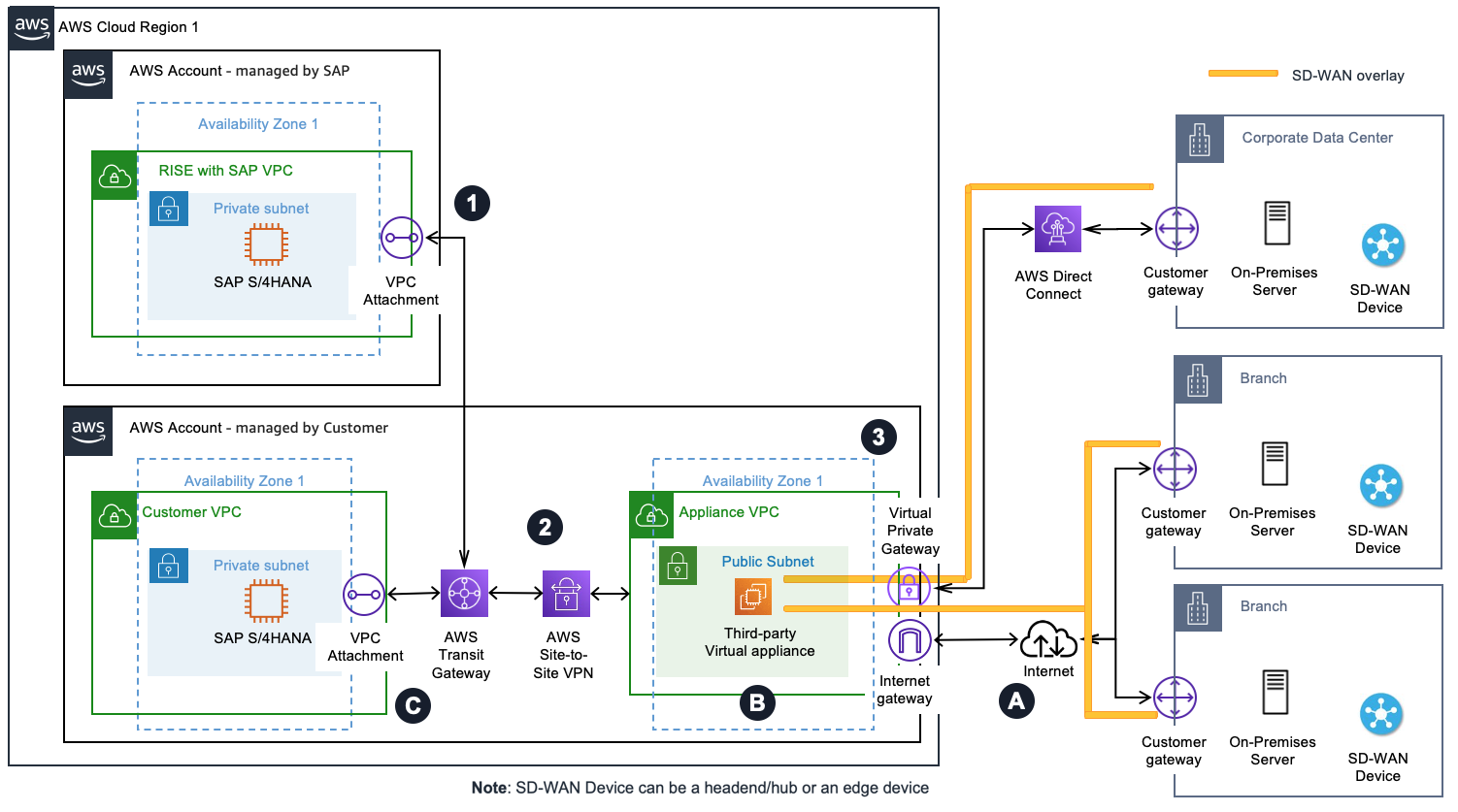

模式 B-2：与 VPN 集成的 SD-WAN 设备 AWS AWS Site-to-Site

上图说明了一种使用 AWS 站点-站点 VPN 连接将您的 SD-WAN 网络与 Transit Gateway 集成，并将软件定义广域网网络的（第三方）虚拟设备置于其中的设备 VPC 中的模式。 AWS当您的第三方虚拟设备不支持 GRE 时，可以使用此方案。通常会在分支机构和本地数据中心部署 SD-WAN 边缘设备，以构建全网状拓扑。

来自 RISE with SAP 的出站流量：

流至 RISE with SAP 的入站流量：
