での MAC セキュリティ Direct Connect

MACsec の主な概念は次のとおりです。

• MAC Security (MACsec) — IEEE 802.1 レイヤー 2 標準の 1 つで、データの機密性、データの整合性、およびデータオリジンの信頼性を定義しています。このプロトコルの詳細については、「802.1AE: MAC Security (MACsec)」を参照してください。

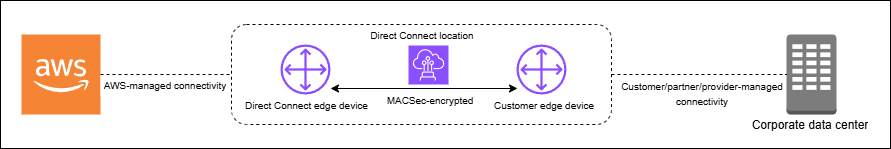

• セキュア関連付けキー (SAK) – お客様側のオンプレミスルーターと Direct Connect ロケーションにある接続ポートの間で、MACsec 接続を確立するセッションキー。SAK は事前共有ではなく、暗号化キー生成プロセスを通じて CKN/CAK ペアから自動的に派生します。この派生は、お客様が CKN/CAK ペアを指定してプロビジョニングした後に接続の両端で行われます。SAK は、MACsec セッションが確立されるたびに、セキュリティ目的で定期的に再生成されます。

• 接続関連付けキー名 (CKN) と接続関連付けキー (CAK) – このペアの値は、MACsec キーを生成するために使用されます。ペア値を生成して Direct Connect 接続に関連付け、 Direct Connect 接続の最後にエッジデバイスにプロビジョニングします。Direct Connect では、静的 CAK モードのみがサポートされ、動的 CAK モードはサポートされません。静的 CAK モードのみがサポートされるため、キーの生成、配布、ローテーションについては独自のキー管理ポリシーに従うことをお勧めします。

• キー形式 – キー形式は、16 進数文字を使用し、正確に 64 文字で指定する必要があります。Direct Connect では、64 文字の 16 進文字列に対応する、専用接続用の Advanced Encryption Standard (AES) 256 ビットキーのみがサポートされます。

• 暗号化モード – Direct Connect では、次の 2 つの MACsec 暗号化モードがサポートされます。

  • must_encrypt – このモードでは、接続はすべてのトラフィックに MACsec 暗号化が必要です。MACsec ネゴシエーションが失敗するか、暗号化を確立できない場合、接続はトラフィックを一切送信しません。このモードは最高のセキュリティ保証を提供しますが、MACsec 関連の問題がある場合には、可用性に影響を与える可能性があります。

  • should_encrypt – このモードでは、接続は MACsec 暗号化を確立しようとしますが、MACsec ネゴシエーションが失敗した場合には、暗号化されていない通信にフォールバックします。このモードでは、柔軟性と可用性が向上しますが、特定の障害シナリオで暗号化されていないトラフィックが許可される可能性があります。

  暗号化モードは、接続を設定するときに設定でき、後で変更できます。デフォルトでは、新しい MACsec 対応接続は、初期設定時の潜在的な接続の問題を防止するために、「should_encrypt」モードに設定されます。

• CNN/CAK ローテーション (手動)

  Direct Connect MACsec は、最大 3 つの CKN/CAK ペアを保存できる容量を持つ MACsec キーチェーンをサポートします。これにより、お客様は接続を中断することなく、これらの長期キーを手動でローテーションできます。associate-mac-sec-key コマンドを使用して新しい CKN/CAK ペアを関連付ける場合は、デバイスで同じペアを設定する必要があります。Direct Connect デバイスは、最後に追加されたキーを使用しようとします。そのキーがデバイスのキーに一致しない場合は、以前の使用可能キーにフォールバックし、ローテーション時の接続の安定性を確保します。

  associate-mac-sec-key の使用については、「associate-mac-sec-key」を参照してください。

• セキュア関連付けキー (SAK) のローテーション (自動)

  アクティブな CKN/CAK ペアから派生した SAK は、以下の条件に基づいて自動的にローテーションされます。

  • 時間間隔

  • 暗号化されるトラフィックの量

  • MACsec セッションの確立

  このローテーションは、プロトコルによって自動的に処理され、接続の中断なしに透過的に行われます。手動による介入は必要ありません。SAK は永続的に保存されることはなく、IEEE 802.1X 標準に従った安全なキー派生プロセスを通じて再生成されます。

• MACsec は、選択された POP (Point Of Presence) において、10Gbps、100Gbps、および400Gbpsの専用 Direct Connect 接続でサポートされています。これらの接続では、次の MACsec 暗号スイートがサポートされています。

  • 10Gbps 接続の場合、GCM-AES-256 および GCM-AES-XPN-256。

  • 100 Gbps、400 Gbps 接続の場合、GCM-AES-XPN-256。

• 256 ビット MACsec キーのみがサポートされています。

• 100 Gbps および 400 Gbps 接続には、拡張パケット番号付け (XPN) が必要です。10Gbps 接続の場合、Direct Connect は GCM-AES-256 と GCM-AES-XPN-256 の両方をサポートします。100 Gbps 専用接続や 400 Gbps 専用接続などの高速接続では、MACsecの元の32ビットパケット番号空間がすぐに枯渇してしまうため、新しい接続アソシエーションを確立するために数分ごとに暗号鍵をローテーションする必要があります。この状況を回避するため、IEEE Std 802.1AEbw -2013 修正では、拡張パケット番号付けが導入され、番号付けスペースが 64 ビットに拡大され、キーローテーションの適時性要件が緩和されました。

• Secure Channel Identifier (SCI) は必須であり、オンにする必要があります。この設定は調整できません。

• IEEE 802.1Q (Dot1q/VLAN) タグ offset/dot1q-in-clear は、暗号化されたペイロードの外部への VLAN タグの移動ではサポートされていません。

• MACsec キー用の CKN/CAK ペアを作成します。

  このペアの作成には、公開された標準ツールが使用できます。作成するペアは、ステップ 4: オンプレミスのルーターを設定する で指定された要件を満たしている必要があります。

• 接続の末端には、MacSec をサポートする適切なデバイスが設置されている必要があります。

• Secure Channel Identifier (SCI) をオンにする必要があります。

• 256 ビットの MACsec キーのみがサポートされており、最新の高度なデータ保護を提供します。

• LAG は、MACsec 暗号化をサポートする MACsec 対応専用接続で構成されている必要があります。

• LAG 内の接続はすべて同じ帯域幅で、MACsec をサポートしている必要があります。

• MACsec 設定は、LAG 内のすべての接続に均一に適用されます。

• LAG 作成と MACsec を同時に有効にできます。

• すべての LAG リンクでいつでも使用できる MACsec キーは 1 つだけです。複数の MACsec キーをサポートする機能は、キーのローテーションのみを目的としています。

• 接続が保留状態の場合は、その接続での CKN の関連付けを解除します。

• 接続が使用可能な状態の場合は、接続の所有者に電子メールで通知します。所有者が 30日以内に何らかの措置を講じなかった場合は、対象の CKN の接続との関連付けが当社により解除されます。
