廣告休息時間的 SCTE-35 訊息

使用 MediaTailor，您可以根據來源位置和 VOD 來源資源建立內容頻道。然後，您可以根據頻道的排程為每個節目設定一或多個廣告休息時間。您可以使用以 SCTE-35 規格為基礎的訊息來調節廣告休息時間的內容。例如，您可以使用 SCTE-35 訊息來提供廣告休息時間的中繼資料。如需 SCTE-35 規格的詳細資訊，請參閱數位程式插入提示訊息。

您透過兩種方式之一設定廣告休息時間：

  • 連接 time_signal SCTE-35 訊息與segmentation_descriptor訊息。segmentation_descriptor 此訊息包含更進階的中繼資料欄位，例如內容識別符，可傳達廣告休息時間的詳細資訊。MediaTailor 會將廣告中繼資料寫入輸出資訊清單，做為 EXT-X-DATERANGE(HLS) 或 EventStream(DASH) 廣告標記 SCTE-35 資料的一部分。

  • 連接 splice_insert SCTE-35 訊息，提供廣告休息時間的基本中繼資料。

  • HLS：

    • 當廣告標記類型為 時Daterange，MediaTailor 會將廣告休息時間指定為資訊清單中的EXT-X-DATERANGE標籤。

    • 當廣告標記類型為 時Scte35 Enhanced，MediaTailor 會使用下列標籤指定廣告休息時間：

      • MediaTailor 會將 放置在廣告場板EXT-X-CUE-OUT的第一個區段上，表示從內容切到廣告休息時間。它包含預期的廣告休息時間持續時間，例如 EXT-X-CUE-OUT:Duration=30。

      • >EXT-X-ASSET：此標籤會顯示在與 相同的區段上，EXT-X-CUE-OUT並在建立或更新程式時包含 AdBreak 中提供的廣告休息中繼資料。它一律包含 CAID。

      • EXT-OATCLS-SCTE35：此標籤會出現在與 相同的區段上EXT-X-CUE-OUT，並包含 SCTE-35 訊息的 base64 編碼位元組。

      • EXT-X-CUE-OUT-CONT：此標籤會出現在廣告板內的每個後續區段上，並包含持續時間和經過時間資訊。它還包含 base64 編碼的 SCTE-35 訊息和 CAID。

      • EXT-X-CUE-IN：此標籤會在廣告休息時間結束後出現在內容的第一個區段上，並指出從廣告休息時間縮減回內容。

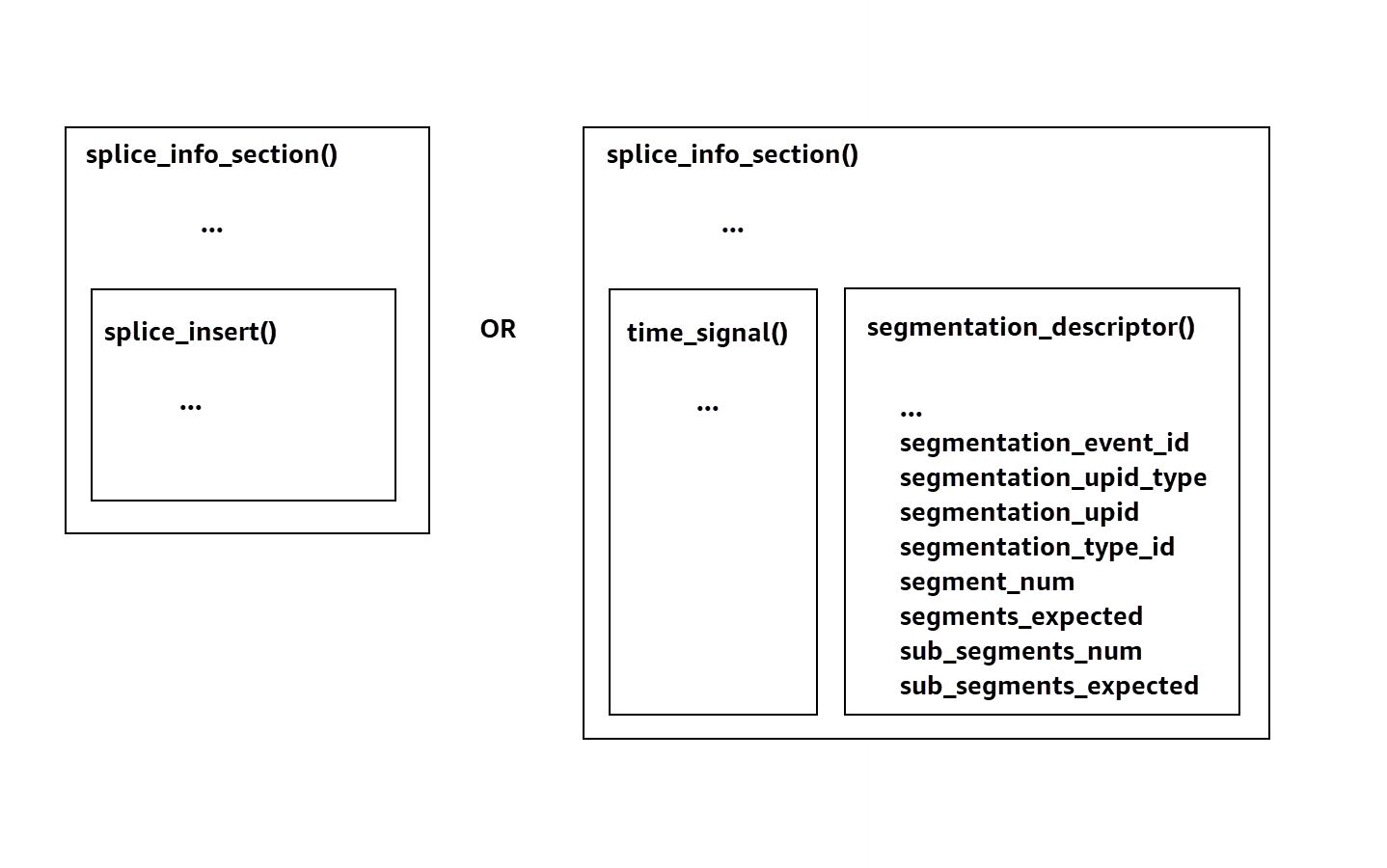

下圖顯示使用 SCTE-35 訊息在頻道中設定廣告休息時間的兩種方式：

  • 使用splice_insert()訊息來設定具有基本中繼資料的廣告休息時間。

  • 使用time_signal()訊息與segmentation_descriptor()訊息來設定具有更詳細中繼資料的廣告休息時間。

使用 SCTE-35 訊息在頻道中設定廣告休息時間的兩種方式。

如需使用 的資訊time_signal，請參閱 2022 SCTE-35 規格第 9.7.4 節，數位程式插入提示訊息。

廣告休息時間資訊會出現在輸出 splice_info_section SCTE-35 資料中。使用 MediaTailor，您可以將單一segmentation_descriptor訊息與單一time_signal訊息配對。

注意

如果您傳送訊息segmentation_descriptor，則必須將其做為time_signal訊息類型的一部分傳送。time_signal 訊息僅包含 MediaTailor 使用指定時間戳記建構splice_time的欄位。

下表說明 MediaTailor 為每個segmentation_descriptor訊息所需的欄位。如需詳細資訊，請參閱 2022 SCTE-35 規格的第 10.3.3.1 節，您可以在 ANSI Webstore 網站購買。

segmentation_descriptor 訊息的必要欄位
欄位 Type 預設值 Description
segmentation_event_id integer 1 這會寫入 segmentation_descriptor.segmentation_event_id。
segmentation_upid_type integer 14 (0x0E) 這會寫入 segmentation_descriptor.segmentation_upid_type。值必須介於 0 到 256 之間，包括 。
segmentation_upid string "" （空字串） 這會寫入 segmentation_descriptor.segmentation_upid。值必須是十六進位字串，其中包含字元 0-9和 A-F。
segmentation_type_id integer 48 (0x30) 這會寫入 segmentation_descriptor.segmentation_type_id。值必須介於 0 到 256 之間，包括 。
segment_num integer 0 這會寫入 segmentation_descriptor.segment_num。值必須介於 0 到 256 之間，包括 。
segments_expected integer 0 這會寫入 segmentation_descriptor.segments_expected。值必須介於 0 到 256 之間，包括 。
sub_segment_num integer null 這會寫入 segmentation_descriptor.sub_segment_num。值必須介於 0 到 256 之間，包括 。
sub_segments_expected integer null 這會寫入 segmentation_descriptor.sub_segments_expected。值必須介於 0 到 256 之間，包括 。

下表顯示 MediaTailor 自動為部分segmentation_descriptor訊息欄位設定的值。

MediaTailor 為segmentation_descriptor訊息欄位設定的值
欄位 Type Value
segmentation_event_cancel_indicator Boolean True
program_segmentation_flag Boolean True
delivery_not_restricted_flag Boolean True

MediaTailor 一律將 segmentation_duration_flag設定為 True。MediaTailor 會將狀態內容的持續時間以刻度填入 segmentation_duration 欄位。

注意

當 MediaTailor 傳送訊息時time_signal，會將splice_info_section訊息中的 splice_command_type 欄位設定為 6 (0x06)。

在 HLS 輸出中，對於AdBreak具有time_signal訊息的 ，輸出EXT-X-DATERANGE標籤包含設定為splice_info_section訊息序列化版本的SCTE-35欄位。例如，下列EXT-X-DATERANGE標籤顯示splice_info_section訊息的序列化版本：

#EXT-X-DATERANGE:ID=\"1\",START-DATE=\"2020-09-25T02:13:20Z\",DURATION=300.0,SCTE35-OUT=0xFC002C00000000000000FFF00506800000000000160214435545490000000100E000019BFCC00E0030000000000000

在 DASH 輸出中，對於AdBreak具有time_signal訊息的 ，輸出EventStream元素包含具有 scte35:SpliceInfoSection scte35:TimeSignal和 元素的scte35:SegmentationDescriptor元素做為其子系。scte35:TimeSignal 元素具有子scte35:SpliceTime元素，而scte35:SegmentationDescriptor元素具有子scte35:SegmentationUpid元素。例如，下列 DASH 輸出會顯示EventStream元素的子元素結構：

<EventStream schemeIdUri="urn:scte:scte35:2013:xml" timescale="90000">
    <Event duration="27000000">
        <scte35:SpliceInfoSection protocolVersion="0" ptsAdjustment="0" tier="4095">
            <scte35:TimeSignal>
                <scte35:SpliceTime ptsTime="0" />
            </scte35:TimeSignal>
            <scte35:SegmentationDescriptor segmentNum="0" segmentationDuration="27000000" segmentationEventCancelIndicator="false" segmentationEventId="1" segmentationTypeId="48" segmentsExpected="0">
                <scte35:SegmentationUpid segmentationUpidFormat="hexBinary" segmentationUpidType="14">012345</scte35:SegmentationUpid>
            </scte35:SegmentationDescriptor>
        </scte35:SpliceInfoSection>
    </Event>
</EventStream>

您已了解如何使用 SCTE-35 訊息在頻道組件中設定廣告休息時間、這些訊息的結構和必要欄位，以及包含 SCTE-35 訊息的範例 HLS 和 DASH 輸出。
