Arquitetura da conta de rede

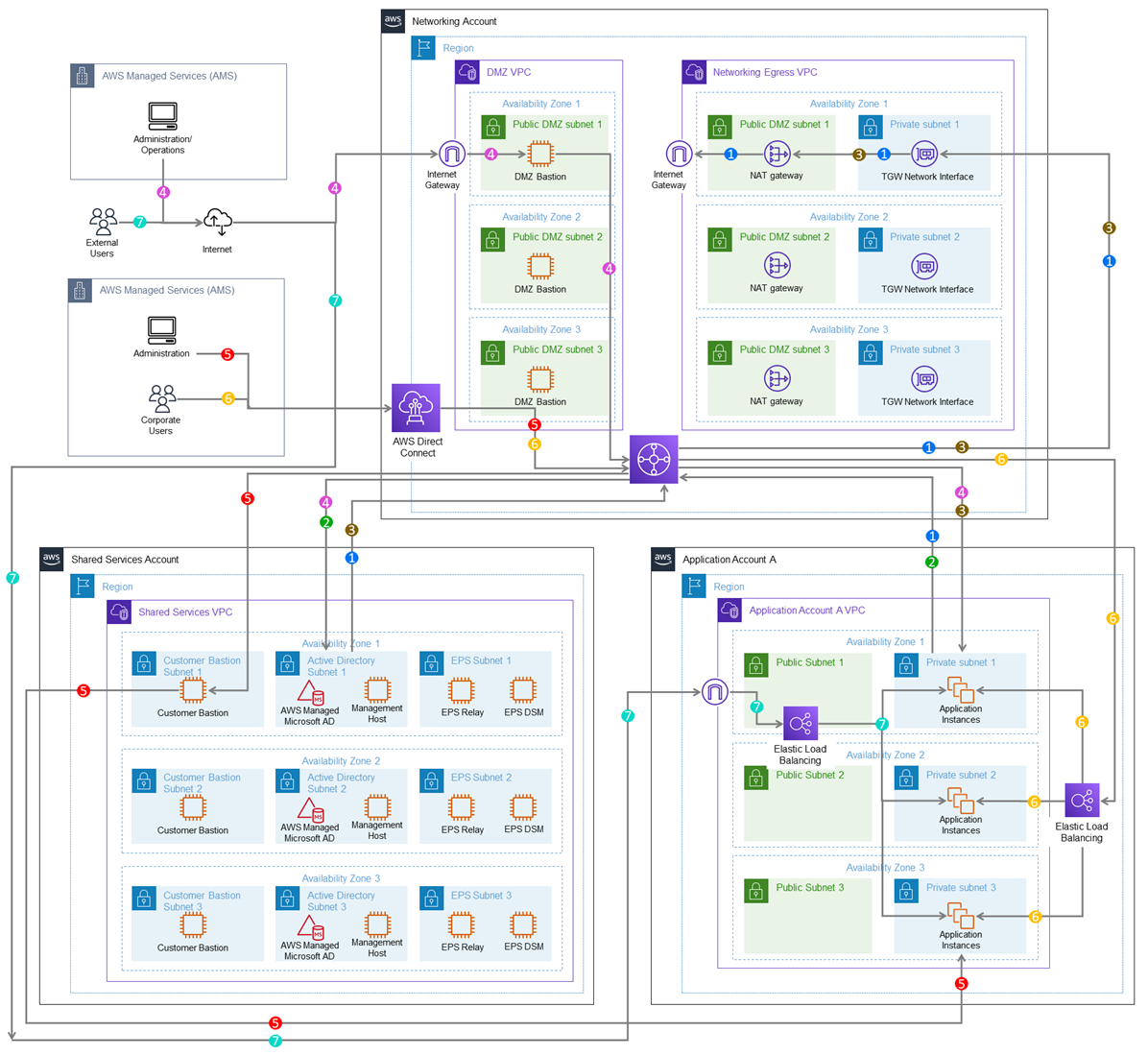

O diagrama a seguir mostra o ambiente de landing zone de várias contas do AMS, mostrando os fluxos de tráfego de rede em todas as contas, e é um exemplo de uma configuração altamente disponível.



AWS diagrama de arquitetura de rede mostrando várias contas, VPCs e componentes de conectividade.

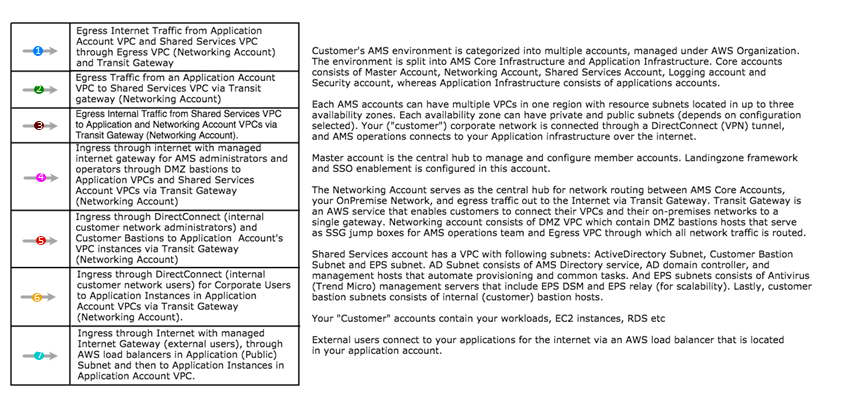

Diagrama de fluxo de tráfego de rede mostrando sete etapas desde a saída através de vários componentes AWS de rede até as instâncias do aplicativo.

O AMS configura todos os aspectos da rede para você com base em nossos modelos padrão e nas opções selecionadas fornecidas durante a integração. Um design de rede padrão da AWS é aplicado à sua conta da AWS, e uma VPC é criada para você e conectada ao AMS por VPN ou Direct Connect. Para obter mais informações sobre o Direct Connect, consulte AWS Direct Connect. As VPCs padrão incluem a DMZ, serviços compartilhados e uma sub-rede de aplicativos. Durante o processo de integração, VPCs adicionais podem ser solicitadas e criadas para atender às suas necessidades (por exemplo, divisões de clientes, parceiros). Após a integração, você recebe um diagrama de rede: um documento de ambiente que explica como sua rede foi configurada.

nota

Para obter informações sobre limites e restrições de serviço padrão para todos os serviços ativos, consulte a documentação de limites de serviços da AWS.

Nosso design de rede é construído em torno do “Princípio do Privilégio Mínimo” da Amazon. Para fazer isso, roteamos todo o tráfego, entrada e saída, por meio de uma DMZ, exceto o tráfego proveniente de uma rede confiável. A única rede confiável é aquela configurada entre seu ambiente local e a VPC por meio do uso de uma and/or VPN e do AWS Direct Connect (DX). O acesso é concedido por meio do uso de instâncias bastion, impedindo assim o acesso direto a quaisquer recursos de produção. Todos os seus aplicativos e recursos residem em sub-redes privadas que podem ser acessadas por meio de balanceadores de carga públicos. O tráfego de saída pública flui pelos Gateways NAT na VPC de saída (na conta de rede) para o Internet Gateway e depois para a Internet. Como alternativa, o tráfego pode fluir pela VPN ou pelo Direct Connect para o ambiente local.
