gRPC ベースのアプリケーションを Amazon EKS クラスターにデプロイし、Application Load Balancer でアクセスする

Amazon Web Services、Kirankumar Chandrashekar、Huy Nguyen

概要

このパターンでは、gRPC ベースのアプリケーションを Amazon Elastic Kubernetes Service (Amazon EKS) クラスターでホストし、Application Load Balancer を介して安全にアクセスする方法を説明します。

「gRPC」は、任意の環境で実行できるオープンソースのリモートプロシージャコール (RPC) フレームワークです。マイクロサービスの統合やクライアントとサーバーの通信に使用できます。gRPC の詳細については、AWS ブログのポスト「Application Load Balancer support for end-to-end HTTP/2 and gRPC」を参照してください。

このパターンは、Amazon EKS で Kubernetes ポッドとして実行される gRPC ベースアプリケーションの実行環境を提供する方法を示しています。gRPC クライアントは、SSL/TLS 暗号化接続を使用して、HTTP/2 プロトコルを介して Application Load Balancer に接続します。Application Load Balancer は、Amazon EKS ポッドで実行される gRPC アプリケーションにトラフィックを転送します。gRPC ポッドの数は、「Kubernetes 水平ポッドオートスケーラー」 を使用してトラフィックに基づいて自動的にスケーリングできます。Application Load Balancer のターゲットグループは Amazon EKS ノードのヘルスチェックを行い、ターゲットが正常かどうかを評価して、正常なノードにのみトラフィックを転送します。

前提条件と制限事項

前提条件

アーキテクチャ

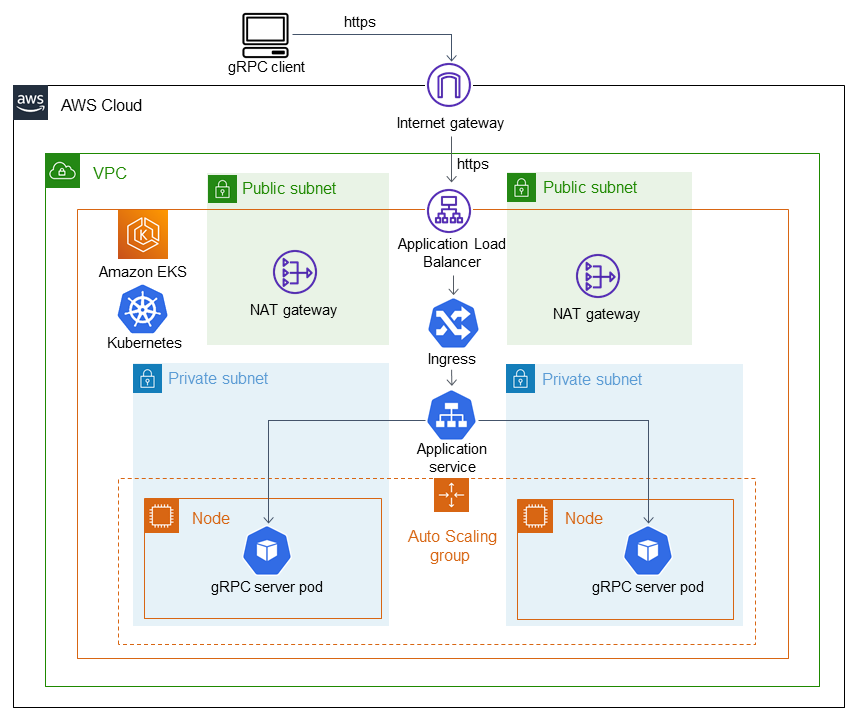

次の図に、このパターンが構築するアーキテクチャを示します。

次の図は、SSL/TLS トラフィックを gRPC クライアントから受信し、Application Load Balancer にオフロードするワークフローを示しています。トラフィックは仮想プライベートクラウド (VPC) から送信されるため、gRPC サーバーにはプレーンテキストで転送されます。

ツール

AWS サービス

ツール

コードリポジトリ

このパターンのコードは、GitHub 「grpc-traffic-on-alb-to-eks」リポジトリで入手可能です。

エピック

aws ecr create-repository --repository-name helloworld-grpc

kubectl apply -f ./kubernetes/grpc-sample.yaml

grpcurl grpc.example.com:443 list
grpc.reflection.v1alpha.ServerReflection
helloworld.helloworld

python ./app/helloworld_client_ssl.py
message: "Hello to gRPC server from Client"

message: "Thanks for talking to gRPC server!! Welcome to hello world. Received message is \"Hello to gRPC server from Client\""
received: true

eksctl delete cluster -f ./eks.yaml

関連リソース

追加情報

サンプル入力リソース:

---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  annotations:
    alb.ingress.kubernetes.io/healthcheck-protocol: HTTP
    alb.ingress.kubernetes.io/ssl-redirect: "443"
    alb.ingress.kubernetes.io/backend-protocol-version: "GRPC"
    alb.ingress.kubernetes.io/listen-ports: '[{"HTTP": 80}, {"HTTPS":443}]'
    alb.ingress.kubernetes.io/scheme: internet-facing
    alb.ingress.kubernetes.io/target-type: ip
    alb.ingress.kubernetes.io/certificate-arn: arn:aws:acm:<AWS-Region>:<AccountId>:certificate/<certificate_ID>
  labels:
    app: grpcserver
    environment: dev
  name: grpcserver
  namespace: grpcserver
spec:
  ingressClassName: alb
  rules:
  - host: grpc.example.com # <----- replace this as per your host name for which the SSL certtficate is available in ACM
    http:
      paths:
      - backend:
          service:
            name: grpcserver
            port:
              number: 9000
        path: /
        pathType: Prefix

サンプルデプロイリソース:

apiVersion: apps/v1
kind: Deployment
metadata:
  name: grpcserver
  namespace: grpcserver
spec:
  selector:
    matchLabels:
      app: grpcserver
  replicas: 1
  template:
    metadata:
      labels:
        app: grpcserver
    spec:
      containers:
      - name: grpc-demo
        image: <your_aws_account_id>.dkr.ecr.us-east-1.amazonaws.com/helloworld-grpc:1.0   #<------- Change to the URI that the Docker image is pushed to
        imagePullPolicy: Always
        ports:
        - name: grpc-api
          containerPort: 9000
        env:
        - name: POD_IP
          valueFrom:
            fieldRef:
              fieldPath: status.podIP
      restartPolicy: Always

サンプル出力:

NAME             CLASS           HOSTS                          Address                PORTS          AGE
 grpcserver      <none>      <DNS-HostName>                  <ELB-address>              80            27d
