アプリケーションのモニタリング

アプリケーションモニタリングは、サービスのパフォーマンスをリアルタイムで表示します。OpenSearch に保存されているトポロジデータと Amazon Managed Service for Prometheus の時系列 RED メトリクス (レート、エラー、期間) を組み合わせて、分散システム全体のヘルス、レイテンシー、スループット、エラー情報を表示します。

アプリケーションモニタリングにアクセスするには、OpenSearch UI でオブザーバビリティ > アプリケーションモニタリングに移動します。サイドバーには 2 つのビューが表示されます。

アプリケーションマップ – サービス依存関係のインタラクティブトポロジグラフ
サービス – フィルタリング、詳細ビュー、相関リンクを含むすべての計測済みサービスのカタログ

前提条件

アプリケーションモニタリングを使用する前に、次のリソースを設定する必要があります。

OTel Collectors から OpenSearch Ingestion に流れる OTLP トレースデータ OpenSearch (メトリクスとログはオプション)
OpenSearch Ingestion からリモート書き込みを受信するように設定された Amazon Managed Service for Prometheus
オブザーバビリティが有効になっている OpenSearch UI ワークスペース

仕組み

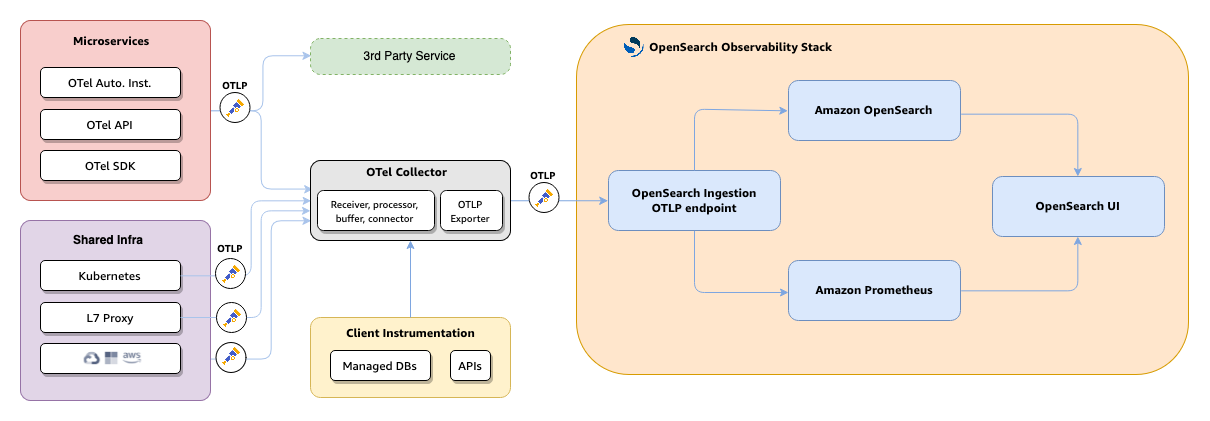

次の図は、アプリケーションモニタリングのend-to-endアーキテクチャを示しています。

アプリケーションとインフラストラクチャは、OpenTelemetry SDKs、自動計測、または OTel API を介してテレメトリを OTel Collector に出力します。
OTel Collector はトレースデータを OTLP 経由で OpenSearch Ingestion に転送します。
OpenSearch Ingestion otel_apm_service_mapプロセッサは、service-to-service関係を抽出し、RED メトリクスを計算します。
トポロジと raw トレースデータは OpenSearch にインデックス化されます。RED メトリクスは、リモート書き込みを通じて Amazon Managed Service for Prometheus にエクスポートされます。
OpenSearch UI は、両方のストアをクエリして、アプリケーションマップ、サービスカタログ、サービス詳細ビューをレンダリングします。

サービス

サービスビューには、計測されたすべてのサービスの一元化されたカタログが表示され、RED メトリクス (レート、エラー、期間) が一目でわかります。このビューを使用すると、異常なサービスをすばやく特定し、詳細ビューをドリルダウンしてより詳細な分析を行うことができます。

サービスビューにアクセスするには、OpenSearch UI のオブザーバビリティワークスペースに移動し、APM > サービスを選択します。

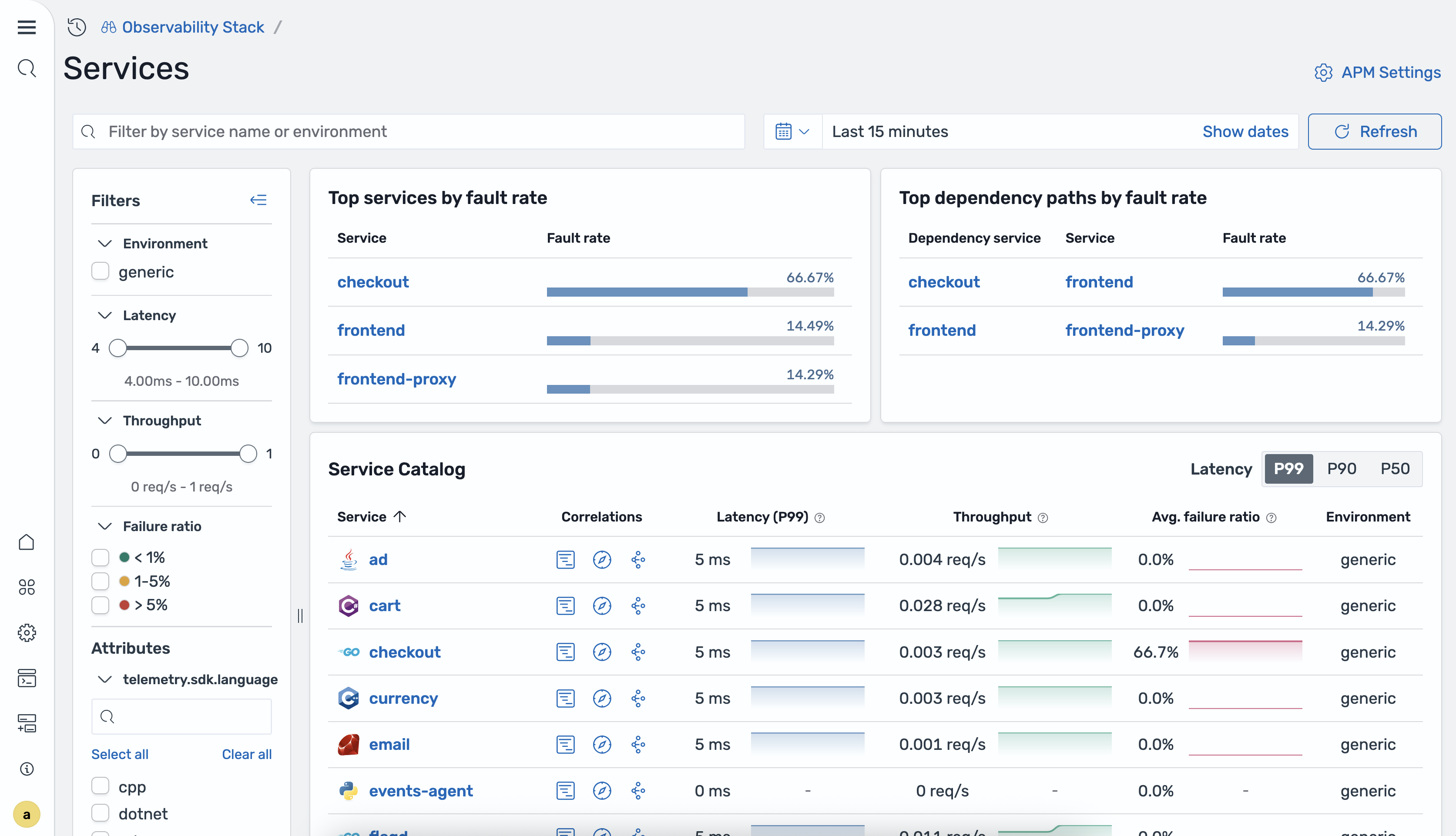

サービスのホームページには、すべての計測済みサービスのテーブルと概要パネルが表示されます。次の図は、サービスのホームページを示しています。

次の表は、サービステーブルの列を示しています。

列	[Description] (説明)
サービス名	計測されたサービスの名前。
P99 レイテンシー	サービスの 99 パーセンタイルレイテンシー。
P90 レイテンシー	サービスの 90 パーセンタイルレイテンシー。
P50 レイテンシー	サービスの 50 パーセンタイル (中央値) レイテンシー。
Total requests	選択した時間範囲で処理されたリクエストの合計数。
失敗率	失敗したリクエストと合計リクエストの比率。
環境	`production` やなど、サービスのデプロイ環境`staging`。

ホームページには、次の概要パネルも含まれています。

障害率別の上位サービス — 5xx レスポンスの割合が最も高いサービス。
障害率別の上位の依存関係パス — 障害率が最も高いService-to-service依存関係パス。

次のフィルターを使用して、サービステーブルをフィルタリングできます。

環境 – デプロイ環境でフィルタリングします。
レイテンシー – レイテンシー範囲でフィルタリングします。
スループット – リクエストスループット範囲でフィルタリングします。
失敗率 – 失敗率の範囲でフィルタリングします。

サービスの概要

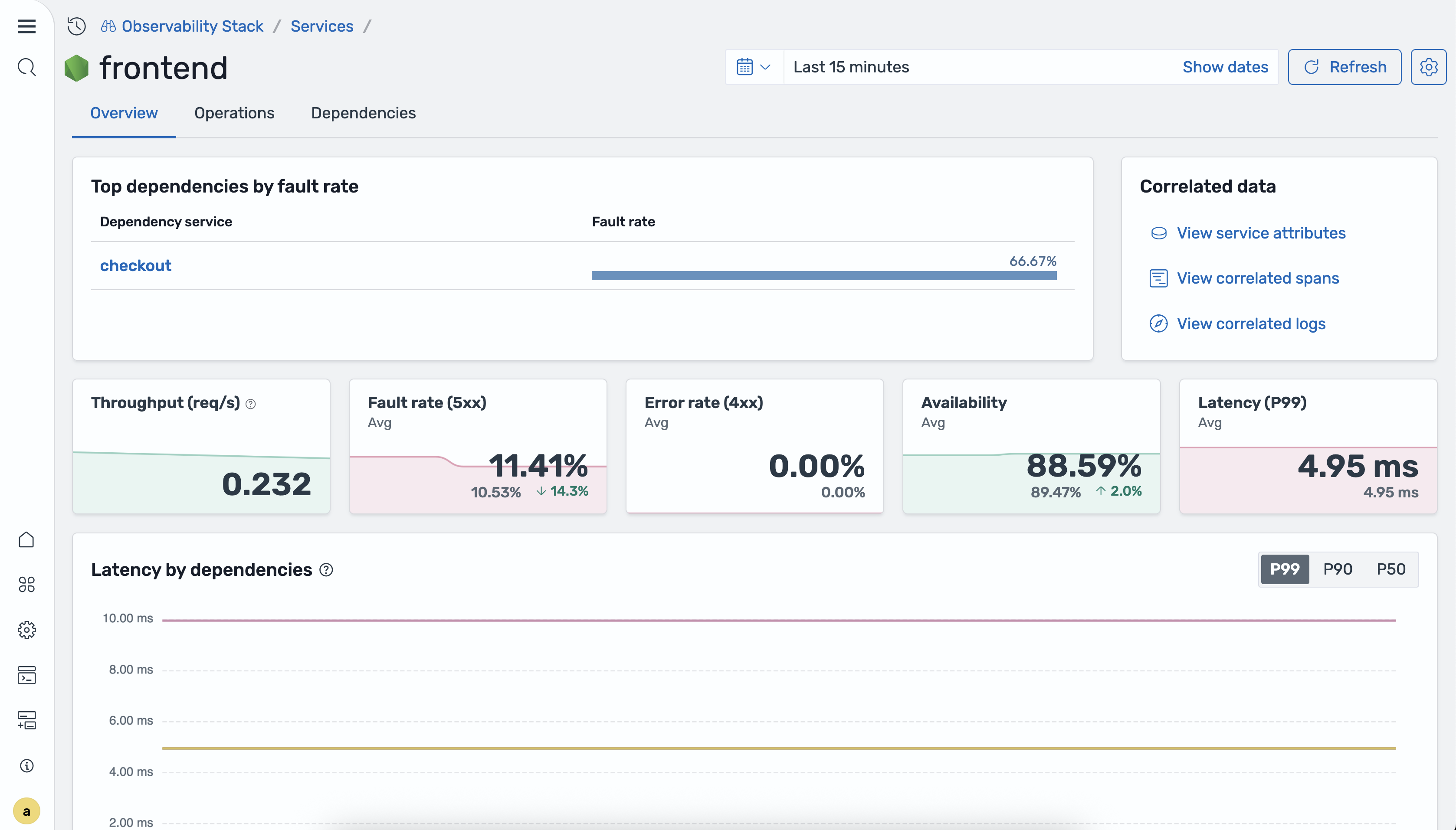

サービス詳細ビューを開くには、サービステーブルでサービス名を選択します。概要タブには、選択したサービスのメトリクスタイルと時系列グラフが表示されます。

概要タブには、次の時系列グラフが含まれます。

サービス依存関係別のレイテンシー – P50, P90、P99 のレイテンシー。
オペレーション別のリクエスト – サービスの各オペレーションのリクエストボリューム。
オペレーション別の可用性 – 各オペレーションの成功レスポンスの割合。
オペレーション別の障害率とエラー率 — オペレーションごとの 5xx および 4xx レスポンスの割合。

オペレーション

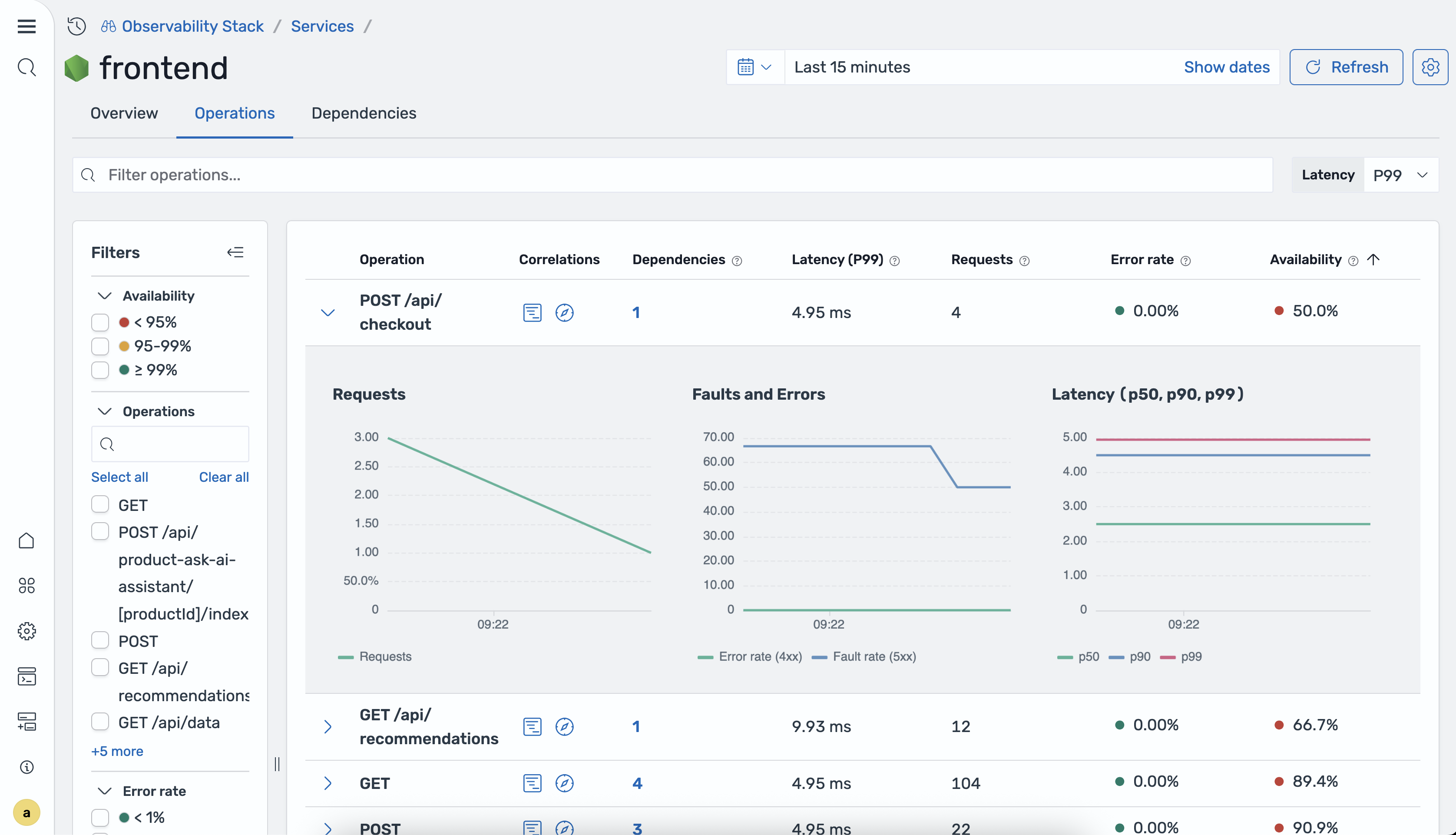

オペレーションタブには、選択したサービスのオペレーションごとの内訳が表示されます。テーブルを任意の列でソートして、問題のあるオペレーションを特定できます。

次の表に、オペレーションテーブルの列を示します。

列	[Description] (説明)
オペレーション名	オペレーションの名前。
P50/P90/P99 レイテンシー	オペレーションの 50 パーセンタイル、90 パーセンタイル、99 パーセンタイルレイテンシー。
Total requests	選択した時間範囲におけるオペレーションのリクエストの合計数。
エラー率	エラーを返したリクエストの割合。
可用性	オペレーションの成功したレスポンスの割合。

依存関係

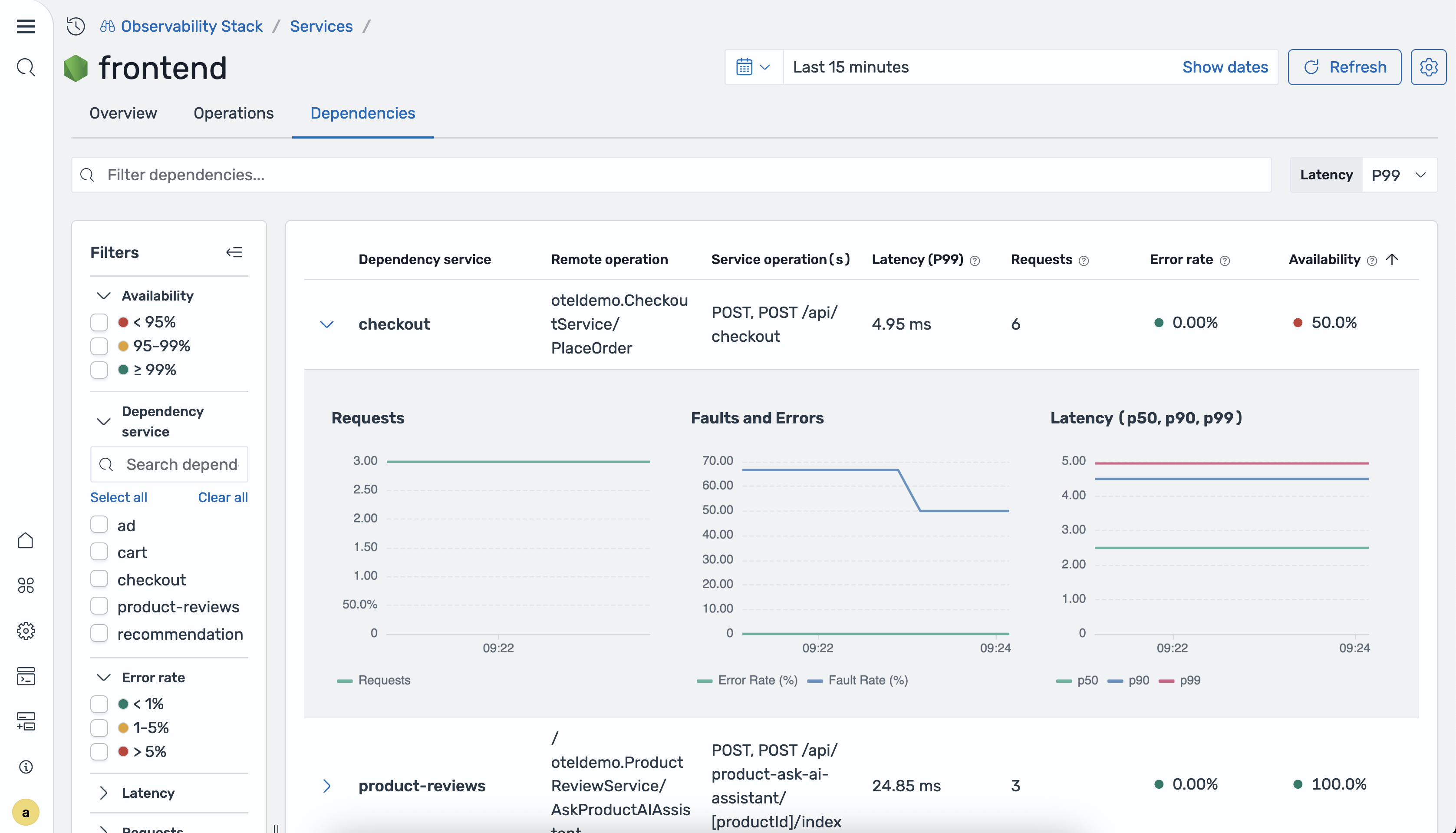

依存関係タブには、選択したサービスが呼び出すダウンストリームサービスが表示されます。

次の表は、依存関係テーブルの列を示しています。

列	[Description] (説明)
依存関係サービス	ダウンストリームサービスの名前。
リモートオペレーション	ダウンストリームサービスで呼び出されたオペレーション。
サービスオペレーション	この依存関係を呼び出す現在のサービスのオペレーション。
P99/P90/P50 レイテンシー	依存関係パスの 99 パーセンタイル、90 パーセンタイル、50 パーセンタイルのレイテンシー。
Total requests	選択した時間範囲における依存関係へのリクエストの合計数。
エラー率	エラーを返した依存関係へのリクエストの割合。
可用性	依存関係からの正常なレスポンスの割合。

相関関係

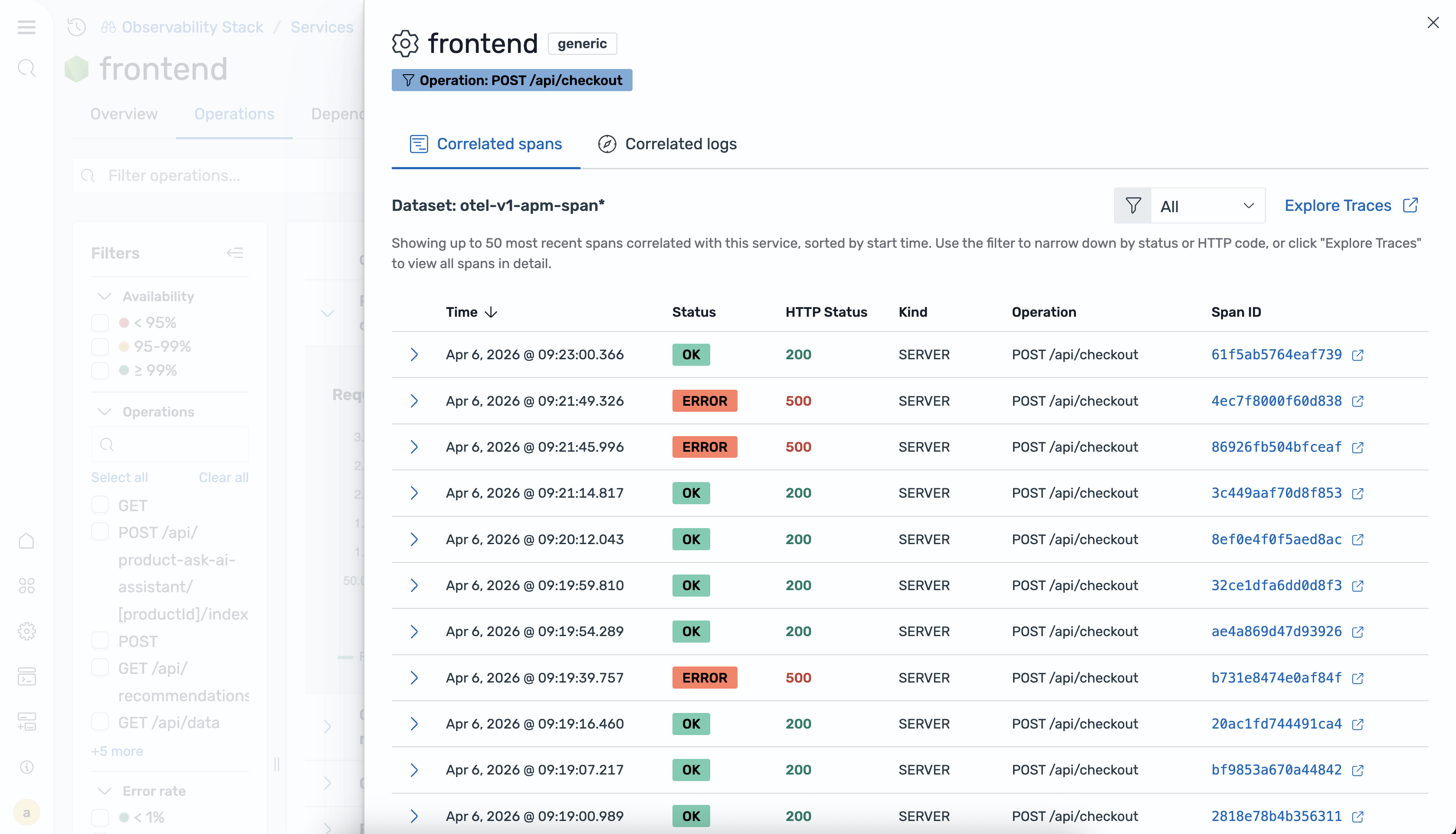

サービス詳細ビューには、サービスメトリクスから関連するトレースやログに直接移動できるコンテキスト内相関が表示されます。相関関係を使用して、レイテンシーの急増やエラー率の増加の根本原因を調査できます。

次の相関オプションを使用できます。

関連するトレースの表示 – 選択したサービスまたはオペレーションのフィルタリングされたトレースビューを開きます。
関連ログの表示 – 選択したサービスまたはオペレーションのフィルタリングされたログビューを開きます。
属性でフィルタリング — 特定のスパン属性で相関結果を絞り込みます。

アプリケーションマップ

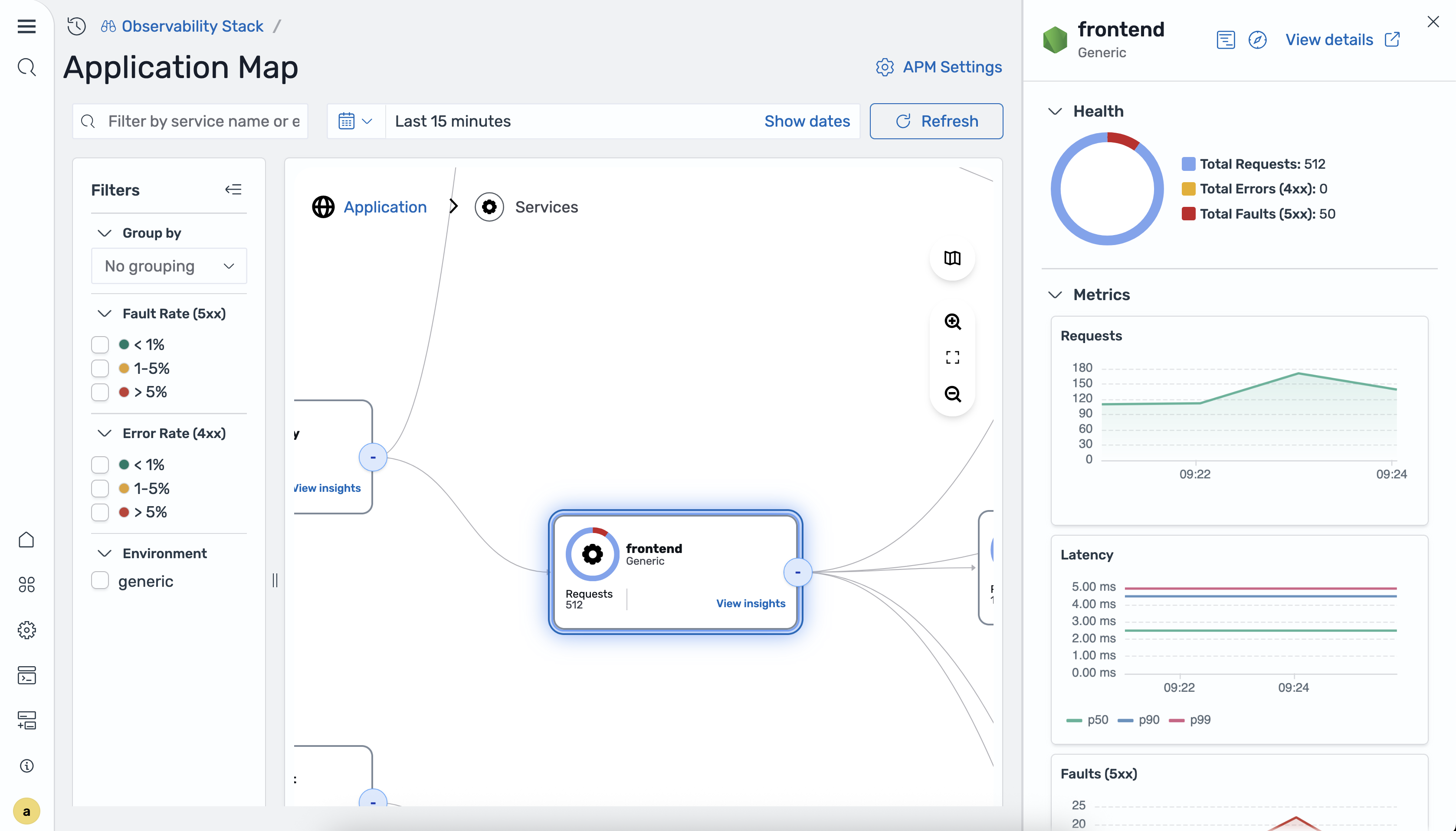

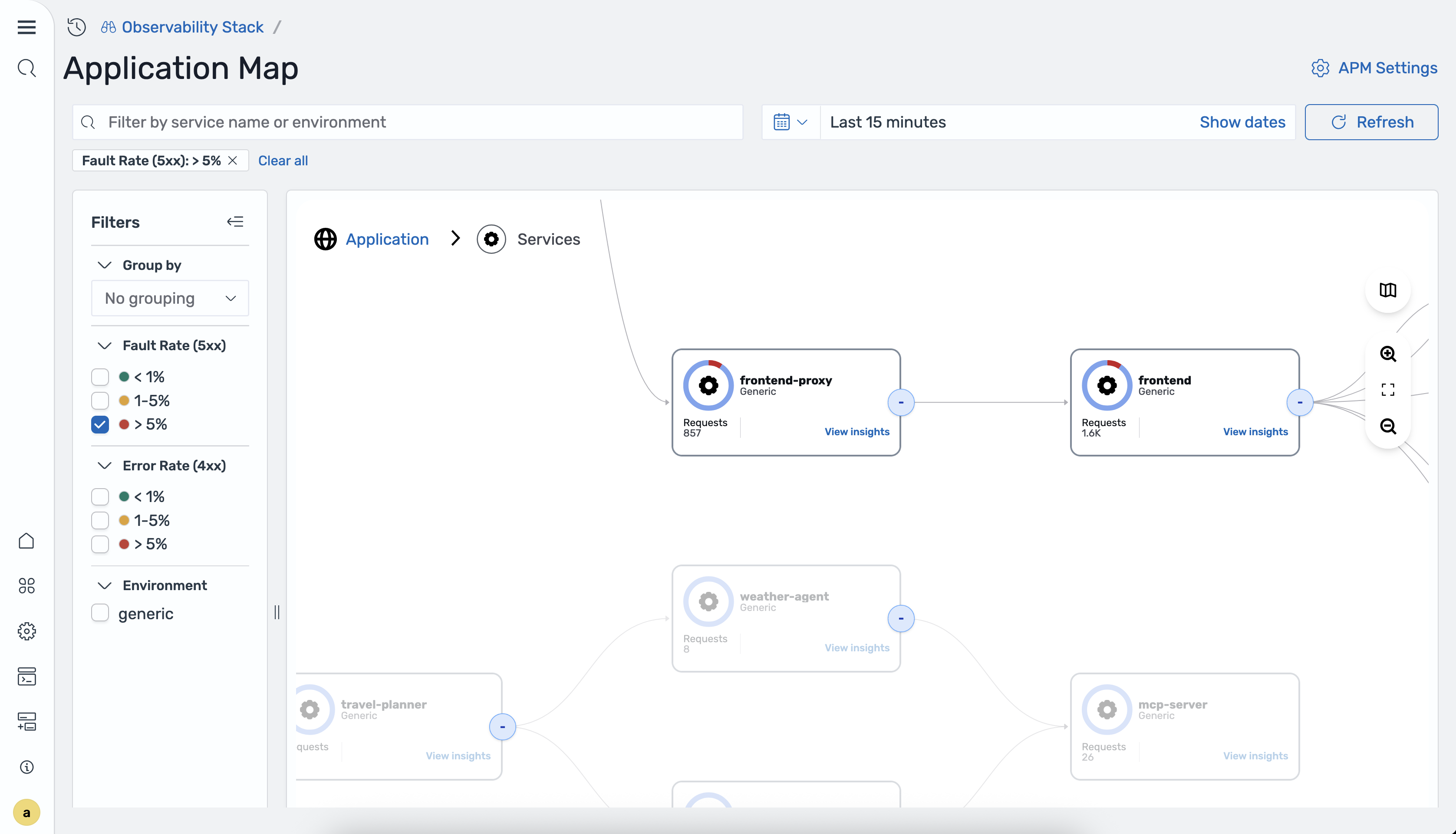

アプリケーションマップは、OpenSearch Ingestion がotel_apm_service_mapプロセッサを使用してトレースデータから自動生成するインタラクティブなトポロジ視覚化です。マップには、RED メトリクス (レート、エラー、期間) でオーバーレイされた通信パターンを示す方向のエッジを持つノードとしてサービスが表示されます。

アプリケーションマップにアクセスするには、OpenSearch UI のオブザーバビリティワークスペースに移動し、APM > アプリケーションマップを選択します。

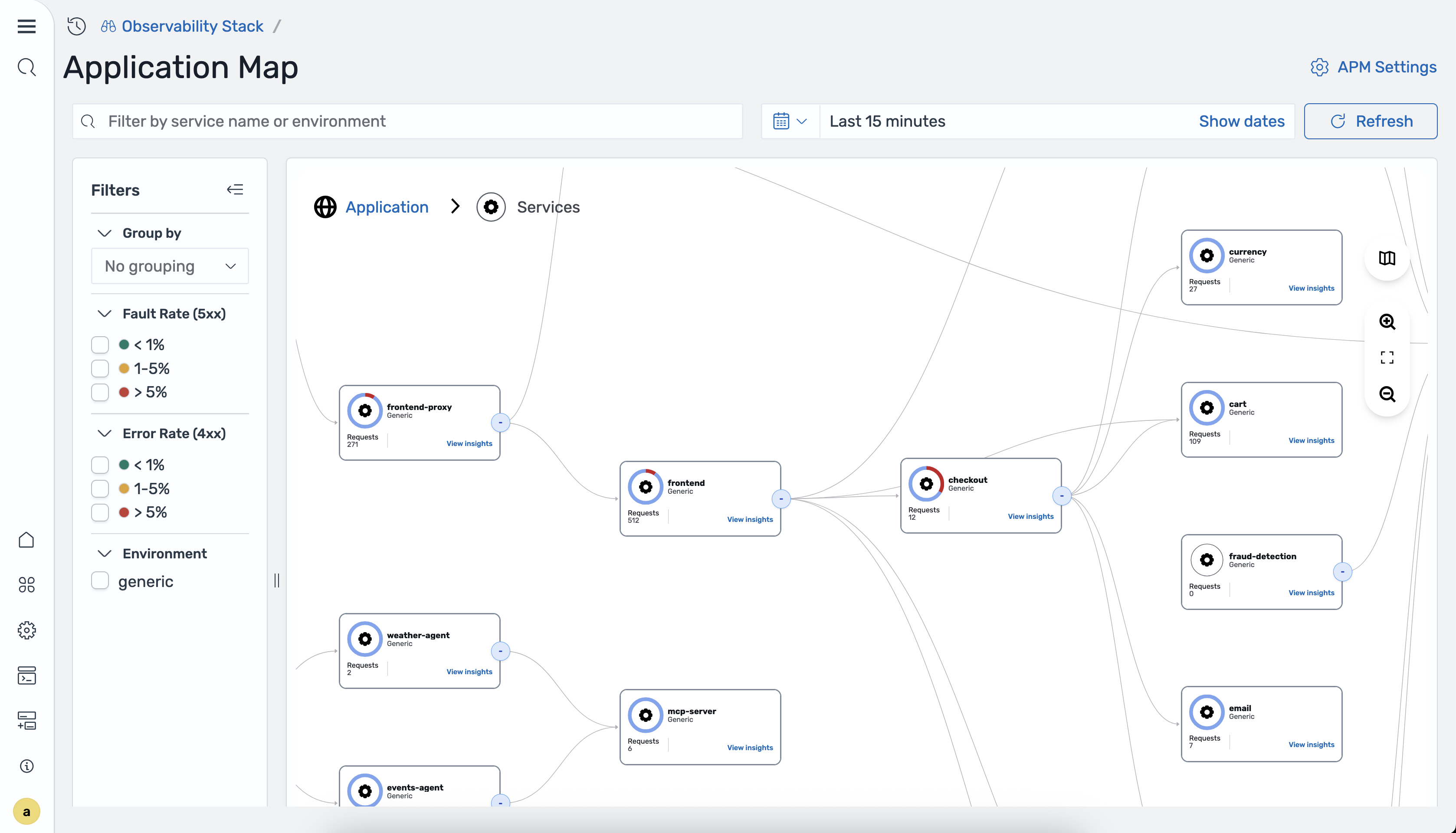

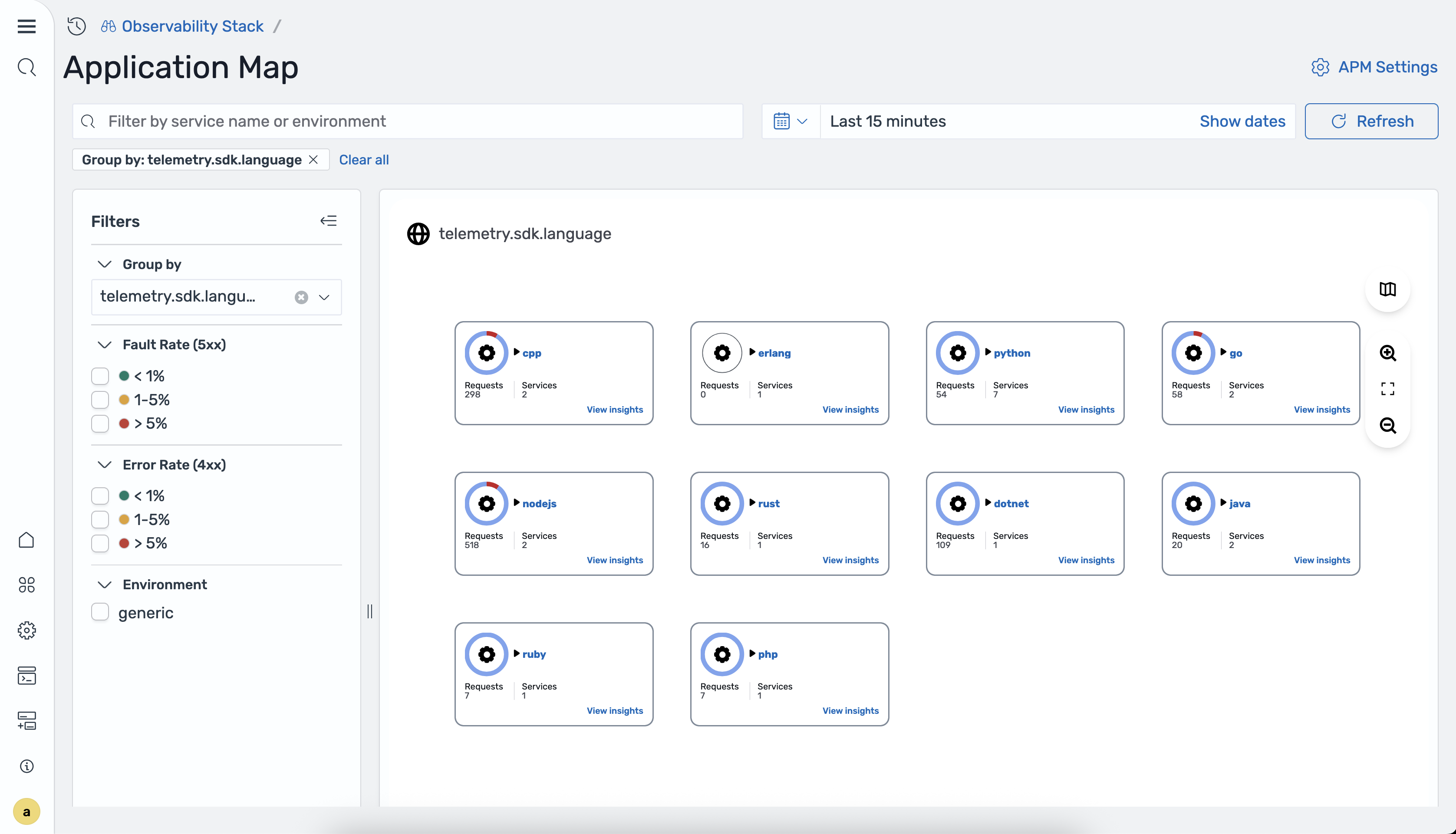

次の図は、アプリケーションマップを示しています。
