Ottimizzare la larghezza di banda della rete sulle istanze Amazon EC2 con più schede di rete - Amazon Elastic Compute Cloud

Le traduzioni sono generate tramite traduzione automatica. In caso di conflitto tra il contenuto di una traduzione e la versione originale in Inglese, quest'ultima prevarrà.

Ottimizzare la larghezza di banda della rete sulle istanze Amazon EC2 con più schede di rete

Molti tipi di istanze che supportano EFA hanno anche più schede di rete. Per ulteriori informazioni, consulta Schede di rete. Se si intende utilizzare EFA con uno di questi tipi di istanza, consigliamo di seguire questa configurazione di base:

  • Per l'interfaccia di rete principale (indice delle schede di rete0, indice dei dispositivi0), create un'interfaccia ENA. Non è possibile utilizzare un'interfaccia di rete solo EFA come interfaccia di rete principale.

  • Se l'indice 0 della scheda di rete supporta EFA, create un'interfaccia di rete solo EFA per l'indice delle schede di rete0, l'indice dei dispositivi. 1

  • Per ogni interfaccia di rete aggiuntiva, utilizza il successivo indice della scheda di rete inutilizzata, l'indice dei dispositivi, per l'interfaccia di rete solo EFA0, l'indice dei and/or dispositivi per l'interfaccia di rete ENA a seconda del caso d'uso, ad esempio i requisiti di larghezza di banda ENA o lo spazio degli indirizzi IP. 1 Per casi d'uso di esempio, consultare Configurazione EFA per le istanze P5 e P5e.

Nota

Le istanze P5 richiedono una specifica configurazione delle interfacce di rete per garantire la massima larghezza di banda della rete. Per ulteriori informazioni, consulta Configurazione EFA per le istanze P5 e P5e.

I seguenti esempi mostrano come avviare un'istanza in base a questi suggerimenti.

Instance launch
Per specificare EFAs durante l'avvio dell'istanza utilizzando la procedura guidata di avvio dell'istanza

  1. Nella sezione Impostazioni di rete scegli Modifica.

  2. Expand Configurazione di rete avanzata.

  3. Per l'interfaccia di rete principale (indice delle schede di rete0, indice dei dispositivi0), create un'interfaccia ENA. Non è possibile utilizzare un'interfaccia di rete solo EFA come interfaccia di rete principale.

  4. Se l'indice 0 della scheda di rete supporta EFA, create un'interfaccia di rete solo EFA per l'indice delle schede di rete0, l'indice dei dispositivi. 1

  5. Per ogni interfaccia di rete aggiuntiva, utilizza il successivo indice della scheda di rete inutilizzata, l'indice dei dispositivi, per l'interfaccia di rete solo EFA0, l'indice dei and/or dispositivi per l'interfaccia di rete ENA a seconda del caso d'uso, ad esempio i requisiti di larghezza di banda ENA o lo spazio degli indirizzi IP. 1 Per casi d'uso di esempio, consultare Configurazione EFA per le istanze P5 e P5e.

Per specificare EFAs durante l'avvio dell'istanza utilizzando il comando run-instances

Per --network-interfaces, specifica il numero di interfacce di rete necessario. Per l'interfaccia di rete principale, specifica NetworkCardIndex=0, DeviceIndex=0 e InterfaceType=interface. Se l'indice 0 della scheda di rete supporta EFA, NetworkCardIndex=0 specificate, e. DeviceIndex=1 InterfaceType=efa-only Per eventuali interfacce di rete aggiuntive, per NetworkCardIndex specificare il successivo indice non utilizzato, DeviceIndex=0 for, forInterfaceType=efa-only. and/or DeviceIndex=1 InterfaceType=interface

Il seguente frammento di comando di esempio mostra una richiesta con 32 dispositivi EFA e un dispositivo ENA.

$ aws ec2 run-instances \
 --instance-type p5.48xlarge \
 --count 1 \
 --key-name key_pair_name \
 --image-id ami-0abcdef1234567890 \
 --network-interfaces "NetworkCardIndex=0,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=interface" \
"NetworkCardIndex=0,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=1,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=2,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=3,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=4,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=5,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=6,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=7,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=8,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=9,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=10,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=11,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=12,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=13,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=14,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=15,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=16,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=17,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=18,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=19,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=20,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=21,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=22,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=23,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=24,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=25,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=26,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=27,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=28,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=29,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=30,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=31,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only"
...
Launch templates
Per aggiungere gli EFA a un modello di avvio utilizzando la console Amazon EC2

  1. Nella sezione Impostazioni di rete, espandi Configurazione di rete avanzata.

  2. Per l'interfaccia di rete principale (indice delle schede di rete0, indice dei dispositivi0), create un'interfaccia ENA. Non è possibile utilizzare un'interfaccia di rete solo EFA come interfaccia di rete principale.

  3. Se l'indice 0 della scheda di rete supporta EFA, create un'interfaccia di rete solo EFA per l'indice delle schede di rete0, l'indice dei dispositivi. 1

  4. Per ogni interfaccia di rete aggiuntiva, utilizza il successivo indice della scheda di rete inutilizzata, l'indice dei dispositivi, per l'interfaccia di rete solo EFA0, l'indice dei and/or dispositivi per l'interfaccia di rete ENA a seconda del caso d'uso, ad esempio i requisiti di larghezza di banda ENA o lo spazio degli indirizzi IP. 1 Per casi d'uso di esempio, consultare Configurazione EFA per le istanze P5 e P5e.

Per aggiungere a un modello EFAs di avvio utilizzando il comando create-launch-template

Per NetworkInterfaces, specifica il numero di interfacce di rete necessario. Per l'interfaccia di rete principale, specifica NetworkCardIndex=0, DeviceIndex=0 e InterfaceType=interface. Se l'indice 0 della scheda di rete supporta EFA, specificate NetworkCardIndex=0DeviceIndex=1, eInterfaceType=efa-only. Per eventuali interfacce di rete aggiuntive, per NetworkCardIndex specificare il successivo indice non utilizzato, DeviceIndex=0 for, forInterfaceType=efa-only. and/or DeviceIndex=1 InterfaceType=interface

Il seguente frammento mostra un esempio con 3 delle 32 possibili interfacce di rete.

"NetworkInterfaces":[
{
  "NetworkCardIndex":0,
  "DeviceIndex":0,
  "InterfaceType": "interface",
  "AssociatePublicIpAddress":false,
  "Groups":[
    "security_group_id"
  ],
  "DeleteOnTermination":true
},
{
  "NetworkCardIndex": 0,
  "DeviceIndex": 1,
  "InterfaceType": "efa-only",
  "AssociatePublicIpAddress":false,
  "Groups":[
    "security_group_id"
  ],
  "DeleteOnTermination":true
},
{
  "NetworkCardIndex": 1,
  "DeviceIndex": 0,
  "InterfaceType": "efa-only",
  "AssociatePublicIpAddress":false,
  "Groups":[
    "security_group_id"
  ],
  "DeleteOnTermination":true
},
{
  "NetworkCardIndex": 2,
  "DeviceIndex": 0,
  "InterfaceType": "efa-only",
  "AssociatePublicIpAddress":false,
  "Groups":[
    "security_group_id"
  ],
  "DeleteOnTermination":true
},
{
  "NetworkCardIndex": 3,
  "DeviceIndex": 0,
  "InterfaceType": "efa-only",
  "AssociatePublicIpAddress":false,
  "Groups":[
    "security_group_id"
  ],
  "DeleteOnTermination":true
}
...

Le istanze p5.48xlarge e p5e.48xlarge supportano 32 schede di rete e hanno una capacità di larghezza di banda della rete di 3.200 Gbps, dei quali un massimo di 800 Gbpspossono essere utilizzati per il traffico di rete IP. Poiché il traffico EFA e il traffico di rete IP condividono le stesse risorse sottostanti, la larghezza di banda utilizzata da un tipo di traffico ridurrà quella disponibile per l'altro. Ciò significa che è possibile distribuire la larghezza di banda della rete tra il traffico EFA e il traffico IP con qualsiasi combinazione, purché la larghezza di banda totale non superi i 3.200 Gb/s e la larghezza di banda IP non superi gli 800 Gb/s. Ad esempio, se utilizzi una larghezza di banda IP di 400 Gbps, puoi ottenere contemporaneamente un massimo di 2.800 Gbps di larghezza di banda EFA.

Caso d'uso 1: salvare indirizzi IP ed evitare potenziali problemi di IP Linux

Questa configurazione fornisce fino a 3.200 Gb/s di larghezza di banda della rete EFA e un massimo di 100 Gb/s di larghezza di banda della rete IP con un indirizzo IP privato. Questa configurazione aiuta anche ad evitare potenziali problemi di IP Linux, come l'auto-assegnazione non consentita di indirizzi IP privati e sfide di routing IP (problemi di mappatura di nome host e indirizzo IP e mancate corrispondenze dell'indirizzo IP di origine), che si verificano se un'istanza ha più interfacce di rete.

  • Per l'interfaccia di rete principale (indice della scheda di rete 0, indice del dispositivo 0), utilizzate un'interfaccia ENA.

  • Per l'indice 0 della scheda di rete, l'indice del dispositivo 1, create un'interfaccia di rete solo EFA.

  • Per le altre interfacce di rete (indici delle schede di rete 1-31, indice dei dispositivi 0), utilizzate interfacce di rete solo EFA.

Caso d'uso 2: larghezza di banda della rete EFA e IP massima

Questa configurazione fornisce fino a 3.200 Gb/s di larghezza di banda della rete EFA e un massimo di 800 Gb/s di larghezza di banda della rete IP con 8 indirizzi IP privati. Non è possibile assegnare automaticamente indirizzi IP pubblici con questa configurazione. Tuttavia, è possibile collegare un indirizzo IP elastico all'interfaccia di rete principale (indice di scheda di rete 0, indice di dispositivo 0) dopo l'avvio per la connettività Internet.

  • Per l'interfaccia di rete principale (indice delle schede di rete 0, indice del dispositivo 0), utilizzate un'interfaccia di rete ENA.

  • Per le altre interfacce, eseguire le seguenti operazioni:

    • Specificate le interfacce di rete solo EFA sull'indice della scheda di rete 0, indice del dispositivo 1 e per gli indici delle schede di rete 1, 2 e 3, utilizzate l'indice del dispositivo 0.

    • Specificate un'interfaccia di rete ENA e quattro interfacce di rete solo EFA in ciascuno dei seguenti sottoinsiemi dell'indice delle schede di rete e utilizzate l'indice del dispositivo 1 per l'interfaccia di rete ENA e l'indice dei dispositivi 0 per le interfacce di rete solo EFA:

      • [4,5,6,7]

      • [8,9,10,11]

      • [12,13,14,15]

      • [16,17,18,19]

      • [20,21,22,23]

      • [24,25,26,27]

      • [28,29,30,31]

Il seguente esempio illustra questa configurazione:

$ aws --region $REGION ec2 run-instances \
 --instance-type p5.48xlarge \
 --count 1 \
 --key-name key_pair_name \
 --image-id ami_id \
 --network-interfaces "NetworkCardIndex=0,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=interface" \
"NetworkCardIndex=0,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=1,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=2,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=3,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=4,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=interface" \
"NetworkCardIndex=4,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=5,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=6,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=7,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=8,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=interface" \
"NetworkCardIndex=8,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=9,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=10,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=11,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=12,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=interface" \
"NetworkCardIndex=12,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=13,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=14,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=15,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=16,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=interface" \
"NetworkCardIndex=16,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=17,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=18,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=19,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=20,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=interface" \
"NetworkCardIndex=20,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=21,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=22,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=23,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=24,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=interface" \
"NetworkCardIndex=24,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=25,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=26,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=27,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=28,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=interface" \
"NetworkCardIndex=28,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=29,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=30,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=31,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only"
...

Le istanze P6-B200 hanno una capacità di larghezza di banda della rete di 3.200 Gbps, dei quali un massimo di 1600 Gbps possono essere utilizzati per ENA. Dispongono di 8 GPUs e 8 schede di rete, ognuna delle quali supporta una larghezza di banda EFA fino a 400 Gbps e una larghezza di banda ENA di 200 Gbps. Dal momento che il traffico EFA e il traffico ENA condividono le stesse risorse sottostanti, la larghezza di banda utilizzata da un tipo di traffico ridurrà quella disponibile per l’altro.

Caso d’uso 1: salvare gli indirizzi IP

Questa configurazione utilizza almeno un indirizzo IP privato per istanza e supporta fino a 3200 Gbps di larghezza di banda EFA e 200 Gbps di larghezza di banda ENA.

  • Per l'interfaccia di rete principale (indice della scheda di rete 0, indice del dispositivo 0), utilizzate un'interfaccia ENA.

  • Per l'indice 0 della scheda di rete, l'indice del dispositivo 1, create un'interfaccia di rete solo EFA.

  • Per le restanti 7 schede di rete (indici delle schede di rete 1-7, indice dei dispositivi 0), utilizzate interfacce di rete solo EFA.

Caso d’uso 2: larghezza di banda di EFA e ENA massima

Questa configurazione utilizza almeno 8 indirizzi IP privati per istanza e supporta fino a 3200 Gbps di larghezza di banda EFA e 1600 Gbps di larghezza di banda ENA.

  • Per l'interfaccia di rete principale (indice delle schede di rete 0, indice del dispositivo 0), utilizzate un'interfaccia ENA.

  • Per l'indice 0 della scheda di rete, l'indice del dispositivo 1, create un'interfaccia di rete solo EFA.

  • Per le restanti 7 schede di rete (indici delle schede di rete 1-7), create un'interfaccia di rete solo EFA sull'indice 0 del dispositivo e un'interfaccia di rete ENA sull'indice 1 del dispositivo.

Le GB200 istanze P6e- possono essere configurate con un massimo di 17 schede di rete. L'immagine seguente mostra il layout della scheda di interfaccia di rete fisica (NIC) per le GB200 istanze P6e-, insieme alla mappatura degli indici delle schede di rete (). NCIs

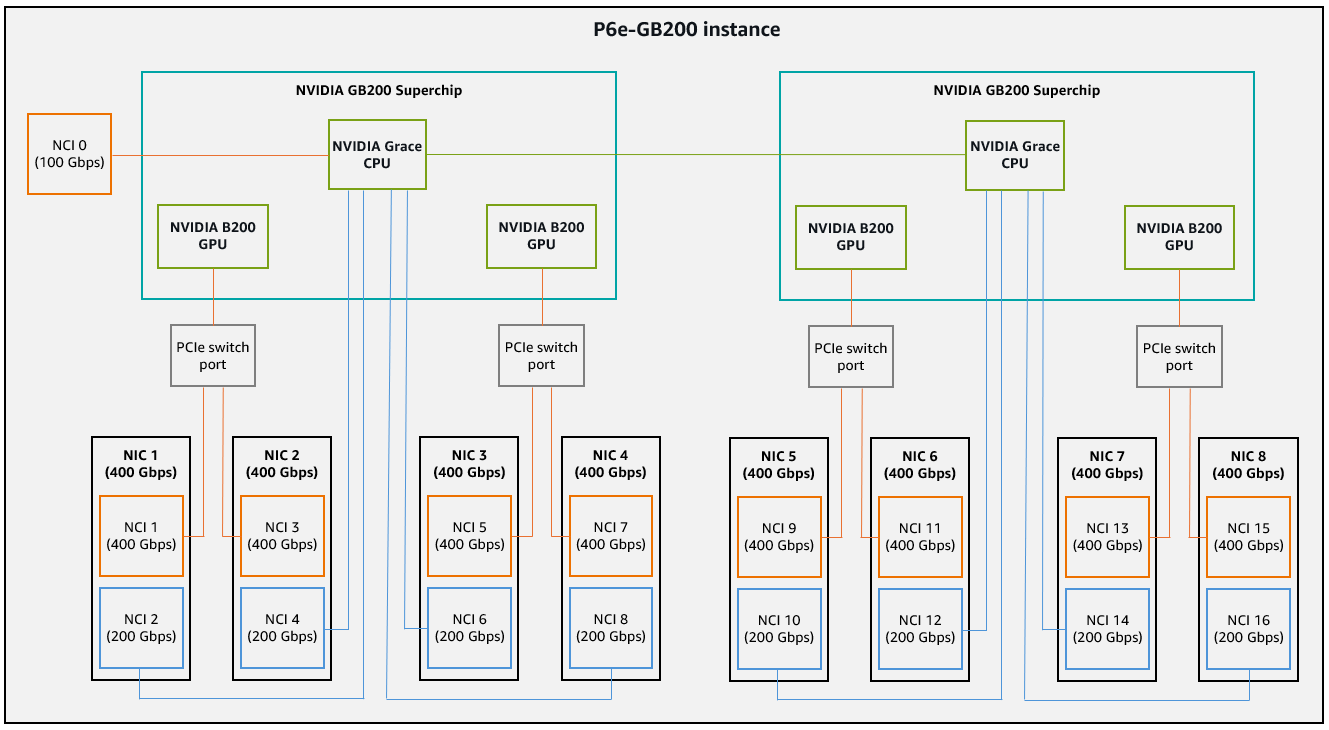

Mappatura della scheda di interfaccia di rete fisica (NIC) e dell'indice delle schede di rete (NCI) per le istanze P6e-. GB200

L'NCI principale (indice 0) supporta fino a 100 Gbps di larghezza di banda ENA. NCIs con i seguenti indici supportano interfacce di rete solo EFA e una larghezza di banda EFA di 400 Gbps: [1, 3, 5, 7, 9, 11, 13, 15]. NCIs con i seguenti indici supportano una larghezza di banda ENA o EFA fino a 200 Gbps: [2, 4, 6, 8, 10, 12, 14, 16].

I NCIs seguenti gruppi condividono una scheda NIC fisica sottostante sull'host:

  • [1 e 2]

  • [3 e 4]

  • [5 e 6]

  • [7 e 8]

  • [9 e 10]

  • [11 e 12]

  • [13 e 14]

  • [15 e 16]

Ciascun NIC fisico supporta fino a 400 Gbps di larghezza di banda. Poiché i componenti NCIs di questi gruppi condividono la stessa scheda NIC fisica sottostante, la larghezza di banda utilizzata da uno ridurrà la larghezza di banda disponibile per l'altro. Ad esempio, se NCI 2 utilizza 200 Gbps di una larghezza di banda ENA, NCI 1 può utilizzare contemporaneamente un massimo di 200 Gbps di larghezza di banda EFA.

Ogni GPU sottostante sull'host può inviare traffico direttamente sulle seguenti coppie di: NCIs

  • [1 e 3]

  • [5 e 7]

  • [9 e 11]

  • [13 e 15]

Ciascuna GPU supporta fino a 400 Gbps di larghezza di banda EFA. Poiché le schede di rete di questi gruppi condividono la stessa GPU, la larghezza di banda utilizzata da uno ridurrà quella disponibile per l’altro. Ad esempio, se NCI 1 utilizza 200 Gbps di larghezza di banda EFA, NCI 3 può utilizzare contemporaneamente un massimo di 200 Gbps di larghezza di banda EFA. Pertanto, per ottenere le massime prestazioni EFA, consigliamo di eseguire una delle seguenti operazioni per ottenere una larghezza di banda EFA totale di 1.600 Gbps:

  • Aggiungi un’interfaccia di rete solo EFA a un solo NCI in ciascun gruppo per raggiungere 400 Gbps per interfaccia di rete (4 interfacce di rete EFA x 400 Gbps).

  • Aggiungi un’interfaccia di rete solo EFA a ciascun NCI di ciascun gruppo per ottenere 200 Gbps per interfaccia di rete (8 interfacce di rete EFA x 200 Gbps).

Ad esempio, la seguente configurazione fornisce fino a 1.600 Gbps di larghezza di banda EFA utilizzando una singola interfaccia di rete solo EFA in ciascun gruppo NCI e fino a 100 Gbps di larghezza di banda della rete ENA utilizzando solo l’NCI primario (indice 0).

  • Per l’NCI primario (indice di scheda di rete 0, indice di dispositivo 0), utilizza un’interfaccia di rete ENA.

  • Aggiungi interfacce di rete solo EFA a quanto segue:

    • NCI 1, indice del dispositivo 0

    • NCI 5, indice del dispositivo 0

    • NCI 9, indice del dispositivo 0

    • NCI 13, indice del dispositivo 0

Le istanze P6-B300 hanno una capacità totale di larghezza di banda di rete fino a 6400 Gbps per il traffico EFA e fino a 3870 Gbps per il traffico ENA. Dispongono di 8 GPUs e 17 schede di rete, di cui la scheda di rete principale supporta solo un'interfaccia di rete ENA con una larghezza di banda fino a 350 Gbps. Le schede di rete secondarie supportano fino a 400 Gbps EFA e fino a 220 Gbps di larghezza di banda ENA. Dal momento che il traffico EFA e il traffico ENA condividono le stesse risorse sottostanti, la larghezza di banda utilizzata da un tipo di traffico ridurrà quella disponibile per l’altro.

Mappatura della scheda di interfaccia di rete fisica (NIC) e dell'indice delle schede di rete (NCI) per le istanze P6-B300.
Caso d’uso 1: salvare gli indirizzi IP

Questa configurazione utilizza almeno un indirizzo IP privato per istanza e supporta fino a 6400 Gbps di larghezza di banda EFA e fino a 350 Gbps di larghezza di banda ENA.

  • Per l'interfaccia di rete principale (indice della scheda di rete 0, indice del dispositivo 0), utilizzate un'interfaccia di rete ENA.

  • Per le altre schede di rete (indici delle schede di rete 1-16, indice del dispositivo 0), utilizzate interfacce di rete solo EFA.

--network-interfaces \
"NetworkCardIndex=0,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=interface" \
"NetworkCardIndex=1,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=2,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=3,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=4,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=5,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=6,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=7,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=8,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=9,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=10,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=11,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=12,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=13,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=14,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=15,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=16,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only"
Caso d’uso 2: larghezza di banda di EFA e ENA massima

Questa configurazione utilizza almeno 17 indirizzi IP privati per istanza e supporta fino a 6400 Gbps di larghezza di banda EFA e fino a 3870 Gbps di larghezza di banda ENA.

  • Per l'interfaccia di rete principale (indice della scheda di rete 0, indice del dispositivo 0) utilizza un'interfaccia di rete ENA.

  • Per le altre schede di rete, create un'interfaccia solo EFA (indici delle schede di rete 1-16, indice dei dispositivi 0) e un'interfaccia ENA (indice della scheda di rete 1-16, indice 1).

--network-interfaces \
"NetworkCardIndex=0,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=interface" \
"NetworkCardIndex=1,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=2,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=3,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=4,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=5,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=6,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=7,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=8,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=9,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=10,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=11,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=12,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=13,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=14,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=15,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=16,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=1,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=interface" \
"NetworkCardIndex=2,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=interface" \
"NetworkCardIndex=3,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=interface" \
"NetworkCardIndex=4,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=interface" \
"NetworkCardIndex=5,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=interface" \
"NetworkCardIndex=6,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=interface" \
"NetworkCardIndex=7,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=interface" \
"NetworkCardIndex=8,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=interface" \
"NetworkCardIndex=9,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=interface" \
"NetworkCardIndex=10,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=interface" \
"NetworkCardIndex=11,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=interface" \
"NetworkCardIndex=12,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=interface" \
"NetworkCardIndex=13,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=interface" \
"NetworkCardIndex=14,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=interface" \
"NetworkCardIndex=15,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=interface" \
"NetworkCardIndex=16,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=interface"
