Trace Step Functions solicita datos en AWS X-Ray

Puede utilizar AWS X-Ray para visualizar los componentes de su máquina de estado, identificar cuellos de botella en el rendimiento y solucionar problemas de solicitudes que dieron lugar a un error. La máquina de estados envía datos de rastreo y los X-Ray procesa para X-Ray generar un mapa de servicio y resúmenes de rastreo en los que se pueden realizar búsquedas.

Si X-Ray está activado para su máquina de estados, puede rastrear las solicitudes a medida que se ejecutan en Step Functions, en todas AWS las regiones donde X-Ray esté disponible. Esto le aporta información general detallada de una solicitud completa de Step Functions. Step Functions enviará las trazas a X-Ray para las ejecuciones en máquinas de estado, incluso cuando un servicio anterior no pase un ID de rastreo. Puedes usar un mapa de X-Ray servicios para ver la latencia de una solicitud, incluidos AWS los servicios con X-Ray los que esté integrada. También puede configurar las reglas de muestreo para indicar X-Ray qué solicitudes registrar y a qué frecuencias de muestreo, según los criterios que especifique.

Si no X-Ray está activado para su máquina de estado y un servicio ascendente no transfiere un ID de rastreo, Step Functions no enviará seguimientos X-Ray para las ejecuciones de la máquina de estado. Sin embargo, si un servicio ascendente pasa un identificador de seguimiento, Step Functions enviará seguidamente los seguimientos X-Ray para que se ejecuten en máquinas de estado.

Se puede utilizar AWS X-Ray con Step Functions en las regiones en las que se admiten ambas funciones. Consulte las páginas de Step Functions y de X-Raypuntos finales y cuotas para obtener información sobre la compatibilidad regional con Step Functions. X-Ray

Ajustes y configuración

Habilite el X-Ray rastreo al crear una máquina de estados

Puede habilitar el X-Ray rastreo al crear una nueva máquina de estados seleccionando Habilitar el X-Ray rastreo en la página Especificar detalles.

Las políticas de IAM utilizan AWS X-Ray en Step Functions

Para habilitar el X-Ray rastreo, necesitará una política de IAM con los permisos adecuados para permitir el rastreo. Si la máquina de estado utiliza otros servicios integrados, es posible que necesite políticas de IAM adicionales. Consulte las políticas de IAM para sus integraciones de servicios específicas.

Si habilita el X-Ray rastreo en una máquina de estado existente, debe asegurarse de agregar una política con permisos suficientes para habilitar los rastreos. X-Ray

Habilitar X-Ray en una máquina de estados existente

Para habilitarlo X-Ray en una máquina de estados existente:

Configurar el X-Ray rastreo para Step Functions

La primera vez que ejecute una máquina de estados con X-Ray el rastreo activado, utilizará los valores de configuración predeterminados para X-Ray el rastreo. AWS X-Ray no recopila datos de cada solicitud que se envía a una aplicación. En su lugar, recopila datos para un número estadísticamente significativo de solicitudes. De forma predeterminada, se registra la primera solicitud cada segundo y el cinco por ciento de las solicitudes adicionales. Una petición por segundo es el depósito. Esto garantiza que se registre al menos un registro de seguimiento cada segundo mientras el servicio atienda solicitudes. El cinco por ciento es el porcentaje al que se muestrean las solicitudes adicionales más allá del tamaño del depósito.

Para evitar incurrir en cargos por servicio al empezar, la tasa de muestreo predeterminada es conservadora. Puede configurarlo X-Ray para modificar la regla de muestreo predeterminada y configurar reglas adicionales que apliquen el muestreo en función de las propiedades del servicio o la solicitud.

Por ejemplo, es posible que desee deshabilitar el muestreo y rastrear todas las solicitudes de llamadas que modifiquen el estado, el manejo Cuentas de AWS o las transacciones. Para llamadas de solo lectura de alto volumen, como sondeo en segundo plano, comprobaciones de estado o mantenimiento de conexión, es posible muestrear con un bajo índice y seguir obteniendo datos suficientes para ver los problemas que se produzcan.

Para configurar una regla de muestreo para su máquina de estado:

Algunas partes de las reglas de muestreo existentes, como el nombre y la prioridad, no se pueden cambiar. En su lugar, es posible añadir o clonar una regla existente, realizar los cambios que se deseen y, posteriormente, utilizar la nueva regla.

Para obtener información detallada sobre las reglas de X-Ray muestreo y cómo configurar los distintos parámetros, consulte Configuración de las reglas de muestreo en la X-Ray consola.

Integrar los servicios ascendentes

Para integrar la ejecución de los flujos de trabajo de Step Functions, como los flujos de trabajo rápidos, sincrónico y estándar, con un servicio ascendente, debe configurar el traceHeader. Esto se hace automáticamente si utiliza una API de HTTP en API Gateway. Sin embargo, si utilizas una función Lambda o and/or un SDK, tendrás que configurar tú mismo las llamadas traceHeader a la StartSyncExecutionAPI StartExecutiono.

Debe especificar el formato de traceHeader como \p{ASCII}∗. Además, para que Step Functions pueda usar el mismo ID de seguimiento, debe especificar el formato como Root={TRACE_ID};Sampled={1 or 0}. Si utiliza una función de Lambda, reemplace TRACE_ID por el ID de seguimiento del segmento actual y establezca el campo muestreado como 1 si el modo de muestreo fuera verdadero y 0 si el modo de muestreo fuera falso. Si se proporciona el ID de seguimiento en este formato, obtendrá un seguimiento completo.

A continuación se muestra un ejemplo escrito en Python para mostrar cómo especificar el traceHeader.

state_machine = config.get_string_paramter("STATE_MACHINE_ARN")
    if (xray_recorder.current_subsegment() is not None and
        xray_recorder.current_subsegment().sampled) :
        trace_id = "Root={};Sampled=1".format(
            xray_recorder.current_subsegment().trace_id
        )
    else:
        trace_id = "Root=not enabled;Sampled=0"
    LOGGER.info("trace %s", trace_id)

    # execute it
    response = states.start_sync_execution(
        stateMachineArn=state_machine,
        input=event['body'],
        name=context.aws_request_id,
        traceHeader=trace_id
    )
    LOGGER.info(response)

Conceptos

La X-Ray consola

En la AWS X-Ray consola, puede ver los mapas de servicio y los rastreos de las solicitudes que atienden sus aplicaciones cuando X-Ray está habilitada para su máquina de estados.

Consulte Visualización de la X-Ray consola para obtener información sobre cómo acceder a la X-Ray consola para ejecutar las máquinas de estado.

Para obtener información detallada sobre la X-Ray consola, consulte la documentación de la X-Ray consola.

Segmentos, subsegmentos y registros de seguimiento

Un segmento registra información sobre una solicitud enviada a su máquina de estado. Contiene información como el trabajo que realiza la máquina de estado y también puede contener subsegmentos con información sobre las llamadas posteriores.

Un registro de seguimiento recopila todos los segmentos que genera una solicitud.

Muestreo

Para garantizar un rastreo eficiente y proporcionar una muestra representativa de las solicitudes que atiende su aplicación, X-Ray aplica un algoritmo de muestreo para determinar qué solicitudes se rastrean. Esto se puede cambiar editando las reglas de muestreo.

Métricas

Para su máquina de estados, X-Ray medirá el tiempo de invocación, el tiempo de transición de estado, el tiempo de ejecución total de Step Functions y las variaciones en este tiempo de ejecución. Se puede acceder a esta información a través de la X-Ray consola.

Análisis

La consola de AWS X-Ray Analytics es una herramienta interactiva para interpretar los datos de rastreo. Puede acotar el conjunto de datos con filtros cada vez más detallados haciendo clic en los gráficos y los paneles de métricas y campos asociados al conjunto de registros de seguimiento actual. Puede analizar el rendimiento de su máquina de estado para localizar e identificar problemas de rendimiento.

Para obtener información detallada sobre los X-Ray análisis, consulte Interactuar con la consola AWS X-Ray de Analytics

Integraciones de servicios Step Functions y X-Ray

Algunos de los AWS servicios que se integran con Step Functions permiten la integración AWS X-Ray añadiendo un encabezado de rastreo a las solicitudes, ejecutando el X-Ray daemon o tomando decisiones de muestreo y cargando datos de rastreo en. X-Ray Otros deben instrumentarse mediante el SDK. AWS X-Ray Algunas aún no admiten la X-Ray integración. X-Ray la integración es necesaria para proporcionar datos de rastreo completos cuando se utiliza una integración de servicios con Step Functions

X-Ray Soporte nativo

Las integraciones de servicios con X-Ray soporte nativo incluyen:

Instrumentación requerida

Integraciones de servicios que requieren X-Ray instrumentación:

Client-side solo rastreo

Otras integraciones de servicios no admiten X-Ray rastreos. Sin embargo, aún se pueden recopilar rastreos del lado del cliente:

Visualización de la X-Ray consola

X-Ray recibe los datos de los servicios como segmentos. X-Ray agrupa los segmentos que tienen una solicitud común en trazas. X-Ray procesa las trazas para generar un gráfico de servicio que proporciona una representación visual de la aplicación.

Tras iniciar la ejecución de la máquina de estados, puede ver sus X-Ray trazas seleccionando el enlace del mapa de X-Ray trazas en la sección de detalles de ejecución.

Una vez que haya activado X-Ray su máquina de estados, podrá ver la información de rastreo de sus ejecuciones en la X-Ray consola.

Visualización de X-Ray la información de rastreo de Step Functions

Los siguientes pasos ilustran el tipo de información que puede ver en la consola después de habilitar X-Ray y ejecutar una ejecución. X-Ray se muestran las Creación de un ejemplo de patrón de devolución de llamada con Amazon SQS, Amazon SNS y Lambda trazas del proyecto de muestra.

Rastros

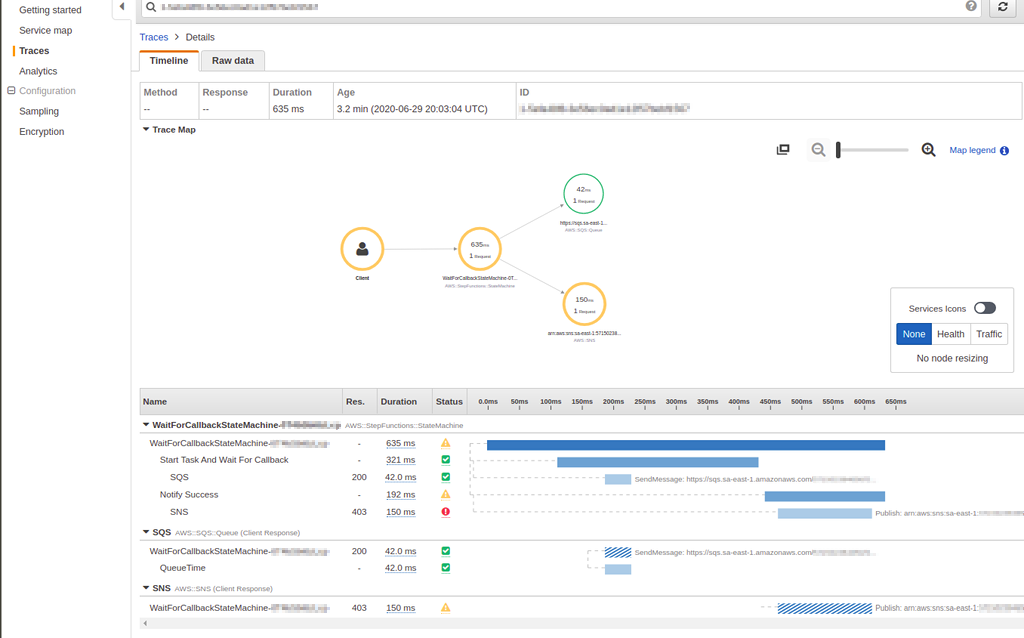

Una vez finalizada la ejecución, puede ir a la X-Ray consola, donde verá la página X-Ray Traces. Aquí se muestra información general del mapa de servicio, así como información de registros de seguimiento y segmentos de la máquina de estado.

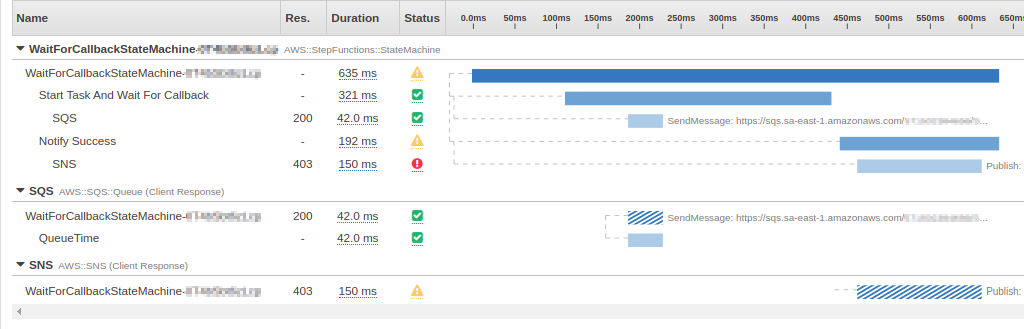

Mapa de servicios

El mapa de servicios de la X-Ray consola le ayuda a identificar los servicios en los que se producen errores, en los que hay conexiones con alta latencia o a ver el seguimiento de las solicitudes que no se han realizado correctamente.

En el mapa de registros de seguimiento, puede elegir un nodo de servicio para ver sus solicitudes o un límite entre dos nodos para ver las solicitudes que pasaron por esa conexión. Aquí, se ha seleccionado el nodo WaitForCallBack y puede ver información adicional sobre su estado de ejecución y respuesta.

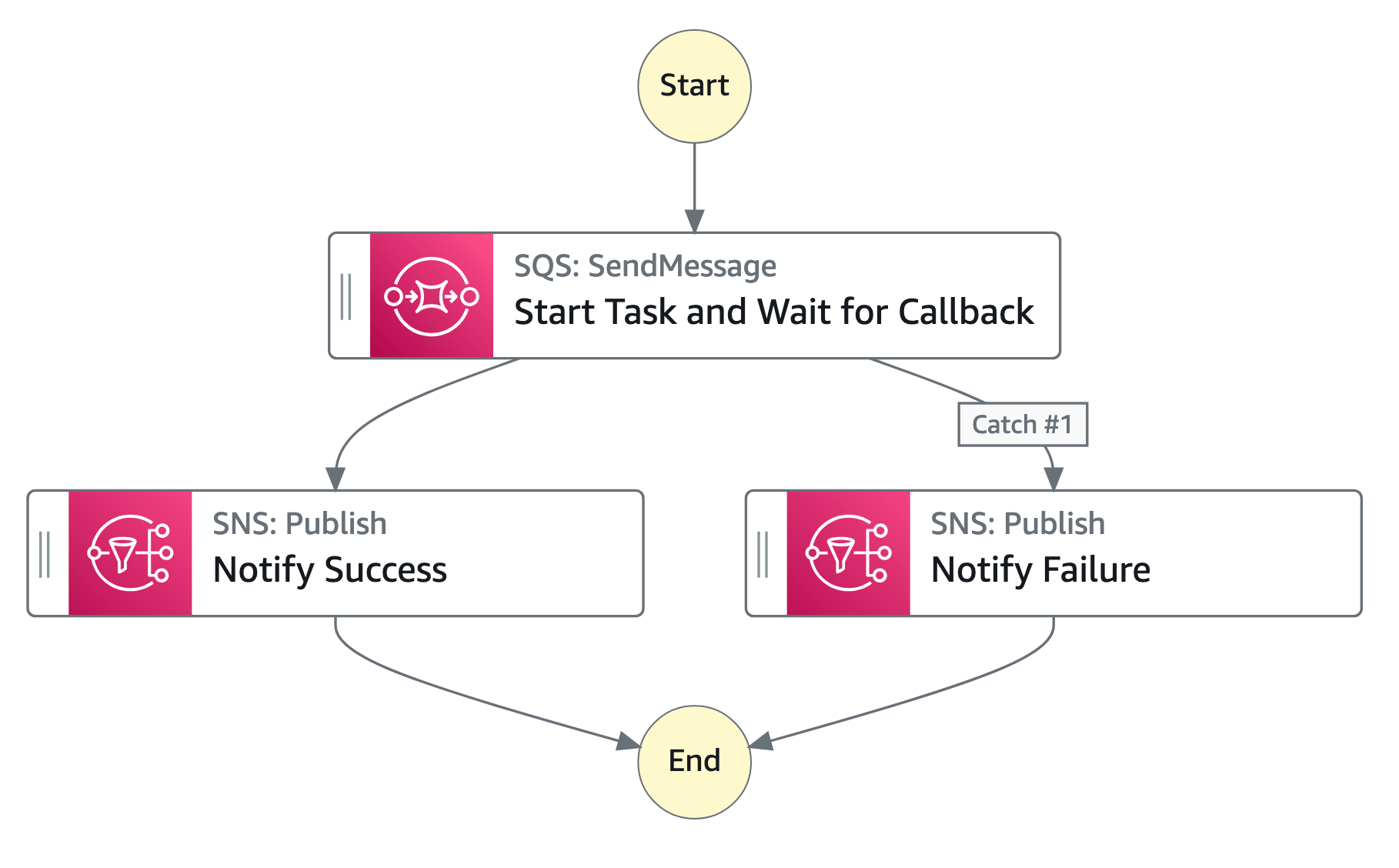

Puede ver cómo el mapa de X-Ray servicio se correlaciona con la máquina de estados. Hay un nodo de mapa de servicios para cada integración de servicios que recibe el nombre de Step Functions, siempre que sea compatible X-Ray.

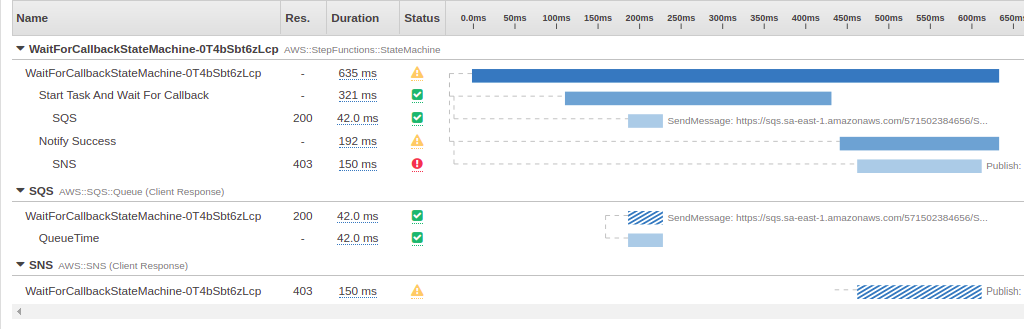

Segmentos y subsegmentos

Un registro de seguimiento es una colección de segmentos que genera una solicitud. Cada segmento incluye el nombre del recurso, detalles de la solicitud y detalles del trabajo realizado. En la página Registros de seguimiento, puede ver los segmentos y, si están expandidos, sus subsegmentos correspondientes. Puede elegir un segmento o subsegmento para ver información detallada sobre este.

Habrá un segmento diferente para cada nodo en el mapa de servicios.

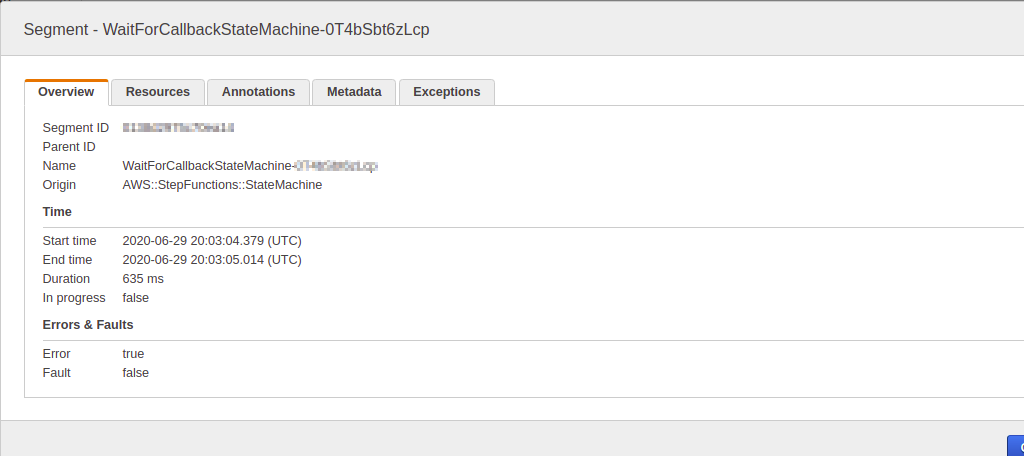

La selección de un segmento incluye el nombre del recurso, detalles de la solicitud y detalles del trabajo realizado.

Un segmento puede desglosar los datos del trabajo realizado en subsegmentos. Al elegir un subsegmento, se muestran detalles e información granular sobre el tiempo. Un subsegmento puede contener detalles adicionales sobre una llamada a un AWS servicio, una API HTTP externa o una base de datos SQL.

Análisis

La consola AWS X-Ray de Analytics es una herramienta interactiva para interpretar los datos de rastreo. Puede utilizarla para comprender con más facilidad el rendimiento de su máquina de estado. Puede explorar, analizar y visualizar registros de seguimiento mediante gráficos interactivos de tiempo de respuesta y series temporales para identificar problemas de rendimiento y latencia.

Puede acotar el conjunto de datos con filtros cada vez más detallados haciendo clic en los gráficos y los paneles de métricas y campos asociados al conjunto de registros de seguimiento actual.

Configuración

Puede configurar las opciones de muestreo y cifrado desde la X-Ray consola.

¿Qué ocurre si no hay datos en el mapa de registros de seguimiento o en el mapa de servicio?

Si la has activado X-Ray, pero no ves ningún dato en la X-Ray consola, comprueba que:
